Hallo zusammen,



Die Nachrüstung der Rückfahrkammera ist ja kein neues Thema, mit der Einführung des W212 Mopf 2013 wurde auch eine neue Generation der Kamera eingeführt.



Diese Kamera, interne Bezeichnung RVC204 ist mit integrierten Steuergerät und wird über den Can-Bus mit Daten versorgt.



Diese Daten ermöglichen dann die dynamischen Hilfslinien.



Hier nun speziell im W204 Mopf, obwohl nicht vorgesehen.



Der Einbau ist wie auch bei der Kamera im Vormopf oder Mopf problemlos, der zusätzliche Spannungsmodulator entfällt.

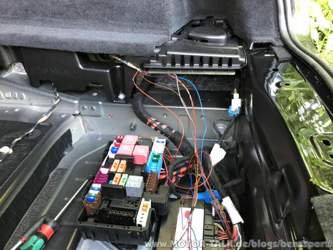

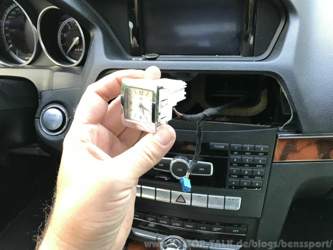

Heckdeckel oder Klappe zerlegen, Spannung am SamR abgreifen, Videokabel zum Comand führen und den Can-Bus zum Fahrwerk-Can.



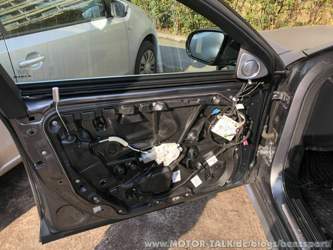

Ich führe Videoleitung und Can an der Fahrerseite nach vorne, so spart man sich beim Vormopf oder 204 Mopf die Arbeit beide Seiten zu öffnen.





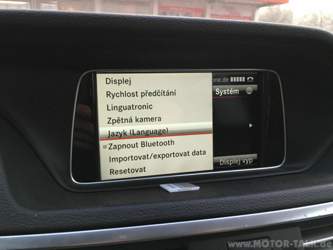

Codierung natürlich wie gewohnt, im Comand den SVRC akticieren, und Reset.

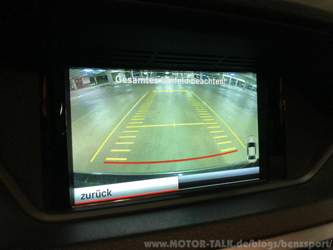

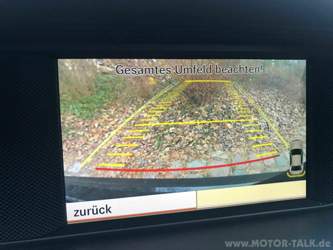

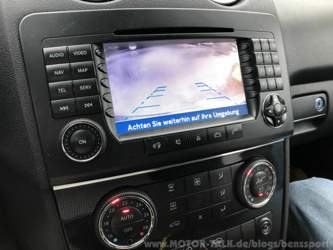

Nach einlegen des Rückwärtsgang wird dann ein Bild angezeigt, jedoch noch etwas unproportional und mit grauen Balken an den Rändern.



Dann kommen wir zur eigentlichen Codierung des Kamerasteuergeräts.



Die Codierung gestaltet sich jedoch schwieriger, da die Kamera nicht wie im 212 Mopf über den Fahrwerk E2 Can anschlossen ist, sonder direkt auf dem Fahrwerk Can (E1), da im 204 Vormopf und Mopf nur ein Fahrwerk-Can vorhanden ist.



Dies erschwert die Codierung und Kalibrierung, da über OBD keine Verbindung möglich ist.



Man kann sich dafür einen Adapter bauen um den Multiplexer direkt über den Fahrwerk-Can zu verbinden.



Der Adapter wird am einfachsten über einen OBD-Stecker ermöglicht, CAN H/L (14/6) wird direkt auf den Fahrwerk-Can gesteckt, Spannungsversorgung über ein externes Netzteil oder auch über OBD (4/5-Minus/16-Plus).



Der Stecker der Rückfahrkamera muss angepasst werden, damit er in den Verteiler passt.

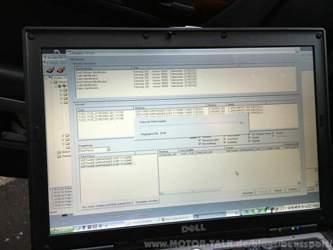

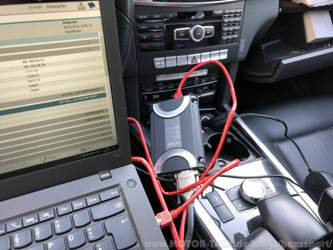

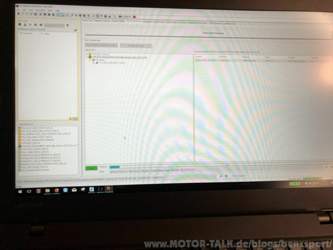

Der Multiplexer wie gewohnt verbinden und anschließen, Xentry oder Vediamo wie gewohnt starten.



Die Kamera wird dann antworten.



Die Offline-Codierung über Vediamo ist etwas schwierig, nach dem die Fahrgestellnummer geschrieben wurde, kann man sich an der Codierung versuchen.



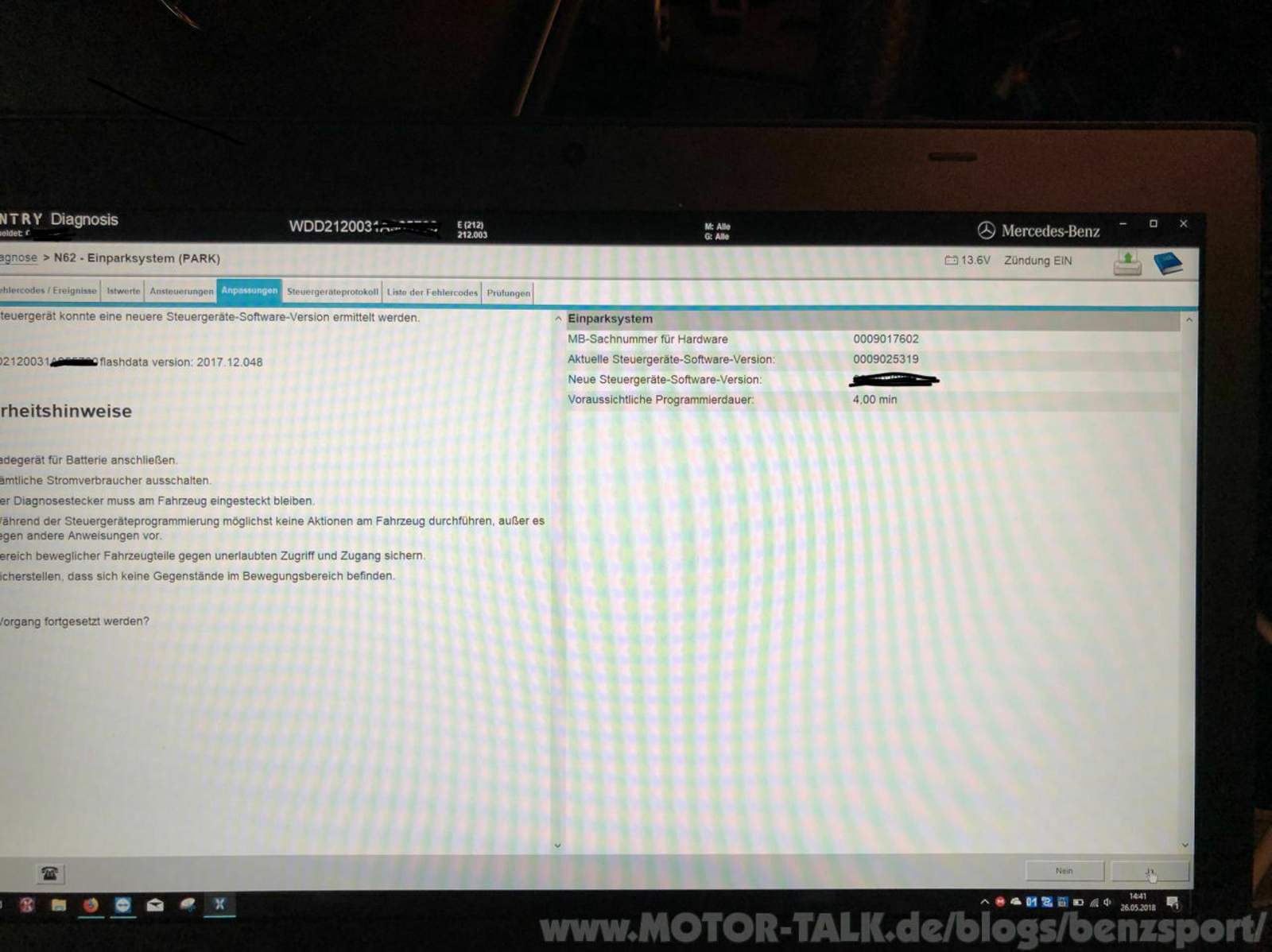

Ebenfalls kann die PTS Anzeige so aktiviert werden.



Das ist für alle Modelle möglich, im Berliner Raum kann ich bei Einbau und auch Codierung behilflich sein.



Remote SCN ist auch möglich, an einer Versandlösung arbeite ich noch.



Hoffe so wird etwas Licht ins Dunkel gebracht.



Bei Fragen einfach melden.



Nun auch im Vormopf W212, W204, X204 mit korrekten Linien, kein Versatz mehr.






Achtung:
Bitte nötigeSorgfalt bei Nachrüstungen



Kontakt:
Per Whatsapp unter 01575/1749233 aber nur Whatsapp/iMessage/SMS oder per Email.
benzsport@me.com

Hat Dir der Artikel gefallen?

19.05.2018 13:12    |    benzsport    |    Kommentare (2)    |   Stichworte: 205, 253, Audio20, C253, GLC, Nachrüstung, RFK, Rückfahrkamera, S205, W205, W253

Habe mich heute mal an die Nachrüstung der Rückfahrkamera im W253 GLC gemacht.



Meine Installationsvariante hat sich ja schon bewährt und wurde verfeinert.

Zum einen wird der Kabelbaum etwas eingekürzt zum anderen greife ich den Innenraum CAN am hinteren BCR222 oder TM205 ab.



Dadurch kann ich auf das öffnen der Fahrerseite verzichten und muss den Fahrersitz nicht ausbauen.



Der Einbau der Kamera selbst gestaltet sich relativ einfach, wie beim W176, W205 oder auch schon beim W222 wird der komplette Griff im Heckdeckel ersetzt.



Die Kabel für Kameramotor und Spannungsversorgung der Kamera wird zum Sam hinten (BCR222) geführt.



Der HMI CAN und das Videokabel an der Beifahrerseite zur Headunit.



Alles eingebaut, Codierung im Comand auf RFK codiert und eine Sicherung gesteckt wird ein Bild angezeigt.

Die Kamera zeigt zwar ein Bild aber nicht wirklich zufiedenstellend, weil noch nicht richtig codiert und kalibriert.



Folglich fehlen die dynamischen Linien und es wird ein unsymmetrisches Bild angezeigt.



Habe etwas an den Einstellungen rumgespielt und siehe da.

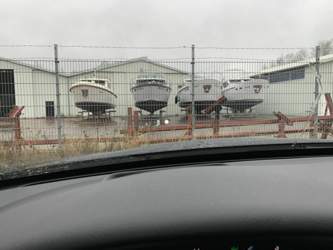

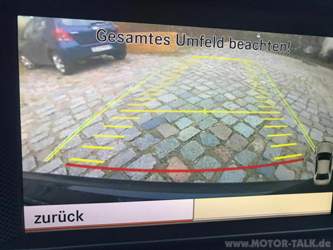

Das Endergebnis mit dynamischen Linien 180Grad Ansicht, Anhängermodus und Objekt Erkennung.





Codierung bei mir möglich.



Analog zum 205 auch beim 253.

Hat Dir der Artikel gefallen? 0 von 1 fand den Artikel lesenswert.

13.01.2018 13:23    |    benzsport    |    Kommentare (3)    |   Stichworte: 166, 172, 176, 204, 207, 212, 218, 231, 246, 292, A207, C117, C207, C218, C292, CLS, Nachrüstung, RFK, Rückfahrkamera, RVC166, RVC204, RVC218, RVC222, RVC246, S204, S212, Vor-Mopf, W117, W156, W166, W172, W176, W204, w207, W212, W218, W231, W246, W292, X117, X156, X166, X204, X218, X292

Hallo zusammen,

Die Nachrüstung der Rückfahrkammera ist ja kein neues Thema, mit der Einführung des W212 Mopf 2013 wurde auch eine neue Generation der Kamera eingeführt.



Diese Kamera, interne Bezeichnung RVC204 ist mit integrierten Steuergerät und wird über den Can-Bus mit Daten versorgt.

Diese Daten ermöglichen dann die dynamischen Hilfslinien.



Auch ist die Nachrüstung in den Vormopf-Modellen möglich, obwohl nicht vorgesehen.

Der Einbau ist wie auch bei der Kamera im Vormopf, nur der zusätzliche Spannungsmodulator entfällt.

Heckdeckel oder Klappe zerlegen, Spannung am SamR abgreifen, Videokabel zum Comand führen und den Can-Bus zum Fahrwerk-Can.

Ich führe Videoleitung und Can an der Fahrerseite nach vorne, so spart man sich beim Vormopf die Arbeit beide Seiten zu öffnen.



Codierung natürlich wie gewohnt, im Comand den SVRC akticieren, und Reset.

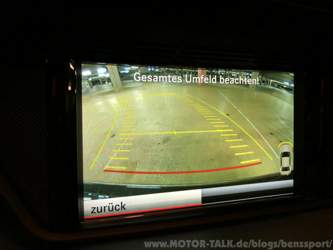

Nach einlegen des Rückwärtsgang wird dann ein Bild angezeigt, jedoch noch etwas unproportional und mit grauen Balken an den Rändern.



Dann kommen wir zur eigentlichen Codierung des Kamerasteuergeräts.



Die Codierung gestaltet sich jedoch schwieriger, da die Kamera nicht wie im Mopf über den Fahrwerk E2 Can anschlossen ist, sonder direkt auf dem Fahrwerk Can, da im Vormopf nur ein Fahrwerk-Can vorhanden ist.

Dies erschwert die Codierung und Kalibrierung, da über OBD keine Verbindung möglich ist.

Man kann sich dafür einen Adapter bauen um den Multiplexer direkt über den Fahrwerk-Can zu verbinden.

Der Adapter wird am einfachsten über einen OBD-Stecker ermöglicht, CAN H/L (14/6) wird direkt auf den Fahrwerk-Can gesteckt, Spannungsversorgung über ein externes Netzteil oder auch über OBD (4/5-Minus/16-Plus).

Habe ein Foto angehängt, was den direkten Anschluß an den Fahrwerk-Can verdeutlichen soll, der Fahrwerk-Can ist beim W212 im Fahrerfußraum, der Verteiler mit den grünen Kabeln.

Der Stecker der Rückfahrkamera muss angepasst werden, damit er in den Verteiler passt.



Der Multiplexer wie gewohnt verbinden und anschließen, Xentry oder Vediamo wie gewohnt starten.

Die Kamera wird dann antworten.



Die Offline-Codierung über Vediamo ist etwas schwierig, nach dem die Fahrgestellnummer geschrieben wurde, kann man sich an der Codierung versuchen.

Dies ist sehr müßig.

Ich habe einfach eine Online-SCN-Codierung gemacht, dann den die Kalibrierfehler weg, ein paar Einstellungen noch anpassen, mit Vediamo bezüglich der Lenkung und dann das Lenkrad kalibriert und man hat die dynamischen Linien.

Ebenfalls kann die PTS Anzeige so aktiviert werden.





Das ist für alle Modelle möglich, im Berliner Raum kann ich bei Einbau und auch Codierung behilflich sein.



Remote SCN ist auch möglich, an einer Versandlösung arbeite ich noch.





Hoffe so wird etwas Licht ins Dunkel gebracht.



Bei Fragen einfach melden.



Update:

Angeblich soll es auch eine Möglichkeit geben, den im Vormopf vorhanden Can-Bus für das passive Totwinkelsystem zu nutzen, werde ich bei Gelegenheit mal testen.

Hinweis eines stillen Lesers.

Dies setzt nachtürlich ein Softwareupdate des CGW und SAMF vorraus.



Auch im W204 Vormopf.

YouTube Video



Nun auch im Vormopf W212, W204, X204 mit korrekten Linien, kein Versatz mehr.




Achtung:
Bitte nötigeSorgfalt bei Nachrüstungen



Kontakt:
Per Whatsapp unter 01575/1749233 aber nur Whatsapp/iMessage/SMS oder per Email.
benzsport@me.com

Hat Dir der Artikel gefallen? 2 von 2 fanden den Artikel lesenswert.

11.01.2018 16:25    |    benzsport    |    Kommentare (2)    |   Stichworte: 204, 207, 212, 218, 231, 246, 292, A207, C117, C207, C218, C292, CLA, CLA Shooting Break, CLC, CLS, Nachrüstung, RFK, Rückfahrkamera, RVC166, RVC204, RVC218, RVC222, RVC246, S204, S212, W117, W156, W166, W172, W176, W204, w207, W212, W218, W231, W246, W292, X117, X156, X166, X204, X218, X292

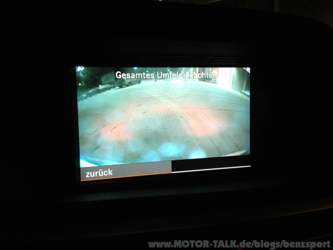

Kamera nachts NTG 5.S1Kamera nachts NTG 5.S1

Mit dem Einzug des Telematicstandard der Geräte NTG 5.S1 und höher ist die Vorraussetzung Comand für die Nachrüstung der Rückfahrkamera entfallen.



Die Nachrüstung ist ähnlich wie auch bisher, Kamera im Heckdeckel oder Heckklappe installieren und Kabel zum SamR bzw. Canbus sowie das LVDS Kabel zur Headunit verlegen, ziemlich analog zur Mopf Kamera des 212.



Die einzelnen Schritte sind in etlichen YouTube Videos erklärt, einfach mal googeln.



Nach dem codieren der Headunit auf Rückfahrkamera wird sofort ein Bild angezeigt, dieses lässt aber sehr zu wünschen übrig, sehr schlechte Ausrichtung und nicht proportional und nur in der 180 grad Ansicht.



Eine Codierung und Kalibrierung hilft.



Im Anschluss hat die Kamera alle Funktionen, dynamische Linien, 180 Ansicht sowie Objekterkennung.



Bei einigen Baureihen wie dem 292 gibt es sogar dann zur Nachrüstung die motorische Kameraabdeckung.



Wer Unterstützung bei Nachrüstung und Codierung benötigt kann gerne zu mir kommen.








Achtung:
Bitte nötige Sorgfalt bei Nachrüstungen









Kontakt:
Per Whatsapp unter 01575/1749233 aber nur Whatsapp/iMessage/SMS oder per Email.
Email an Benzsport

Hat Dir der Artikel gefallen?

26.12.2017 08:40    |    benzsport    |    Kommentare (0)    |   Stichworte: Flash-Adapter, Nachrüstung, RFK, Rückfahrkamera, RVC166, RVC204, RVC218, RVC222

img-20171125-wa0005img-20171125-wa0005

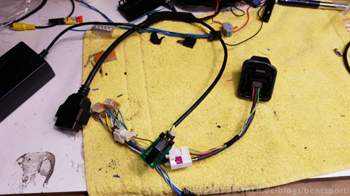

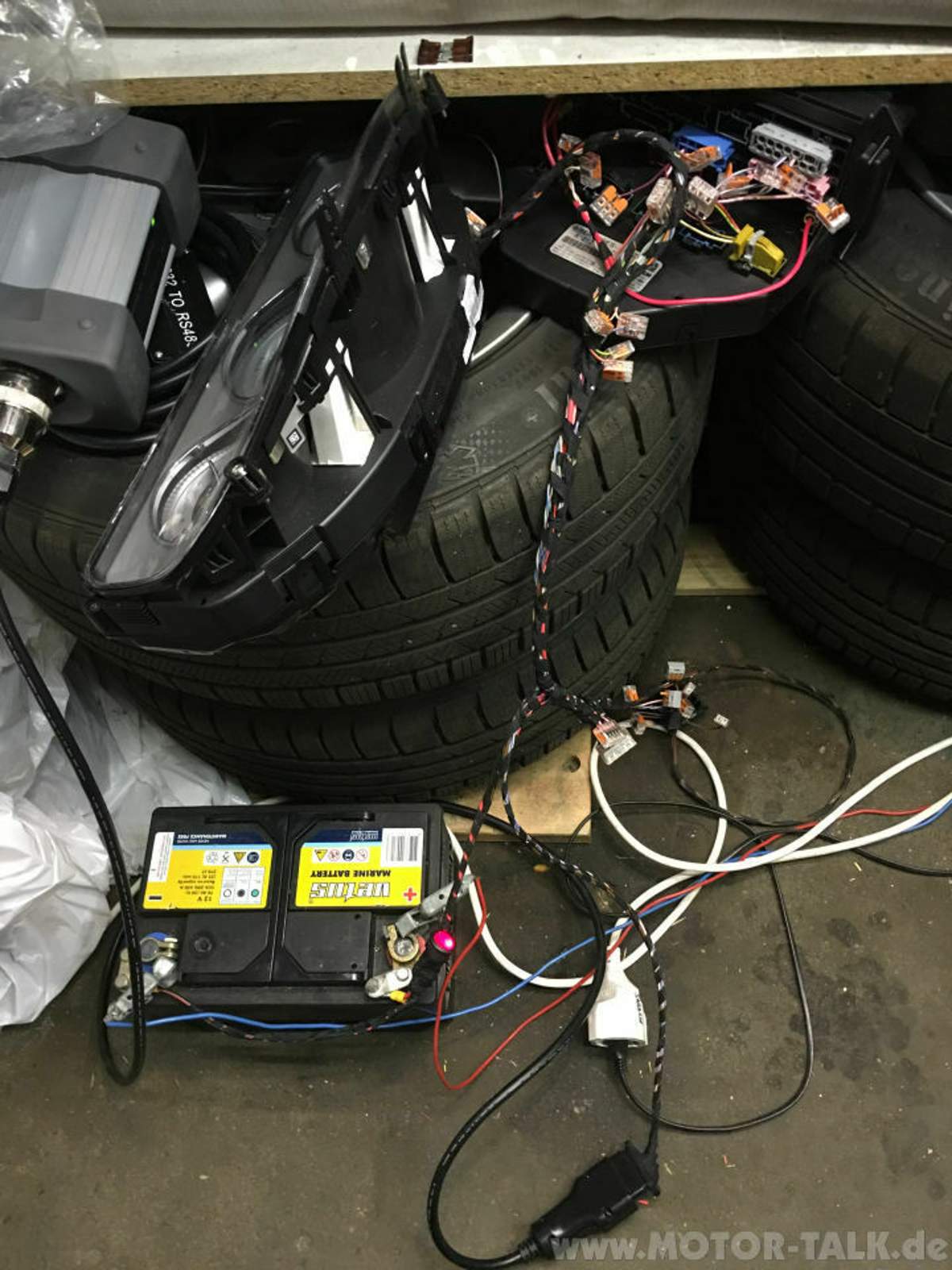

Habe mal wieder etwas getüfftelt und einen Adapter für die gängigen diagnosefähigen Rückfahrkameras RVC204, RVC218, RVC166 und RVC222 gebaut.

Sowohl die analoge wie auch die mit LVDS wird unterstützt.

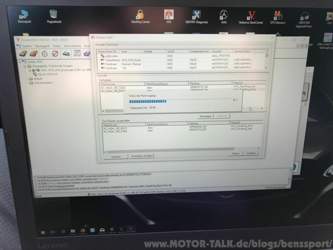

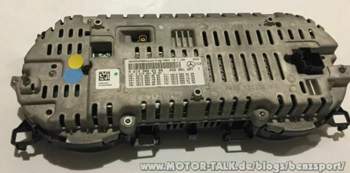

Passt per Stecker an mein Flaschadapter für die IC204/IC172/IC222 und kann direkt per Vediamo oder Xentry angesprochen werden.



Die Codierung und Flashen am Schreibtisch ist somit möglich.



Versandlösung für die Mopfkamera in Vorbereitung.





Kontakt:
Per Whatsapp unter 01575/1749233 aber nur Whatsapp/iMessage/SMS oder per Email.
benzsport@me.com

Hat Dir der Artikel gefallen? 1 von 1 fand den Artikel lesenswert.

12.11.2017 11:16    |    benzsport    |    Kommentare (10)    |   Stichworte: 205, Nachrüstung, RFK, Rückfahrkamera, S205, W205, X253

Seit gestern kann ich nun mit meinem neuen Auto fahren, in Berlin ist es leider nur mit erheblichen Wartezeiten möglich ein Fahrzeug zu zulassen.



Habe mich heute mal an die Nachrüstung der Rückfahrkamera im S205 gemacht.



Beim W205 hat Mercedes ja mal wieder eine Glanzleistung erbracht.

Derart aufwendig die Kamera nachzurüsten, das glaubt man kaum.

Eigentlich wird der komplette Innenraum zerlegt.



Ich bin dabei eine etwas sinnvollere Lösung zu realisieren.

Zum einen wird der Kabelbaum etwas eingekürzt zum anderen greife ich den Innenraum CAN am hinteren Sam ab.

Dadurch kann ich auf das öffnen der Fahrerseite verzichten und muss den Fahrersitz nicht ausbauen.



Der Einbau der Kamera selbst gestaltet sich relativ einfach, wie beim 176 oder auch schon beim W222 wird der komplette Griff im Heckdeckel ersetzt.



Die Kabel für Kameramotor und Spannungsversorgung der Kamera wird zum Sam hinten geführt.

Der HMI CAN und das Videokabel an der Beifahrerseite zur Headunit.



Update Januar 2018:

So mal wieder etwas Zeit zum Spielen gehabt.



Die Kamera war ja nun schon eine Weile verbaut, aber noch nicht richtig codiert und kalibriert.

Folglich fehlen die dynamischen Linien und es wird ein unsymmetrisches Bild angezeigt.



Habe etwas an den Einstellungen rumgespielt und siehe da.



Das Endergebnis mit dynamischen Linien 180Grad Ansicht, Anhängermodus und Objekt Erkennung.



Codierung bei mir möglich.

Hat Dir der Artikel gefallen? 2 von 2 fanden den Artikel lesenswert.

19.12.2016 22:37    |    benzsport    |    Kommentare (2)    |   Stichworte: 164, 166, 172, 176, 207, 220, 231, Audio 20 Silbernes Design, Nachrüstung, R172, R231, RFK, Rückfahrkamera

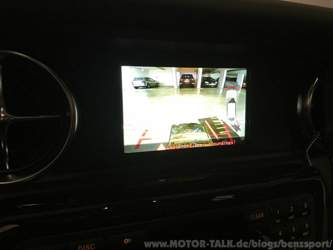

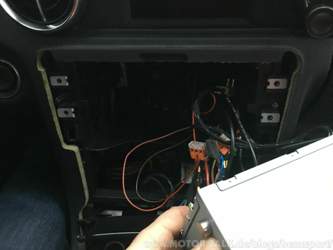

Heute die Rückfahrkamera im SLK Baureihe 172 mit Audio 20 nachgerüstet.

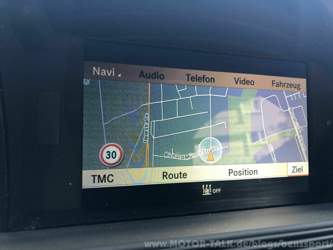

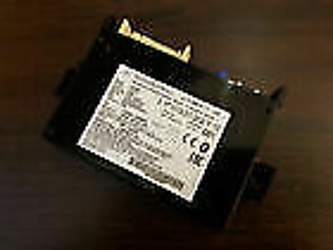

Im gleichen Zug wurde das Navigationsmodul Becker Mappilot nachgerüstet.

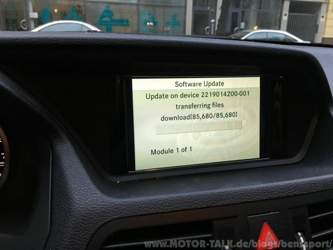

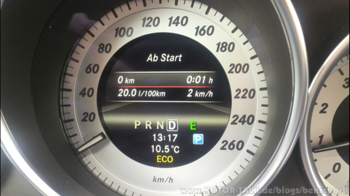

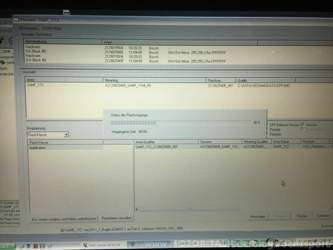

Im Vorfeld wurde die Firmware auf den aktuellen Stand gebracht und das Silberdesign codiert.

Informationen Audio 20 Comand NTG 4.5



Die Kamera ist natürlich mit dynamischen Linien ausgestattet.

Die Kamera ist in die Heckdeckelentriegelung (Taster) integriert und somit sehr Seriennah.



Keine zusätlichen Bohrungen oder komische Kameras in der Kennzeichbeleuchtung, die beim TÜV gerne bemängelt werden.



Beim Audio20 aber auch Comand wird ein Modul für die Kameraintegration und dynamischen Linien benötigt.

Die Kamera natürlich.



Anbei einige Bilder.



Auf Anfrage kann ich beim Umbau helfen, habe auch passende Teile für den SLK.

Teile zum Selbsteinbau kann ich auch liefern.



Kontakt:
Per Whatsapp unter 01575/1749233 aber nur Whatsapp/iMessage/SMS oder per Email.
Email an Benzsport

Hat Dir der Artikel gefallen? 1 von 2 fanden den Artikel lesenswert.

30.12.2015 20:43    |    benzsport    |    Kommentare (32)    |   Stichworte: 172, 176, 204, 204 2014, 207, 212, 218, 231, 246, 4.5, 4.7, APS, Codierung, COMAND, Command, Das Comand online NTG 4.5 lernt, Firmware, Firmwareaktualisierung, Firmwareupdate, NTG4, ntg 4.5, NTG 4.7, RFK, Rückfahrkamera, US-COMAND, W117, W156, W166, W176, W204, W212, W212/W204/W207, W246, X204

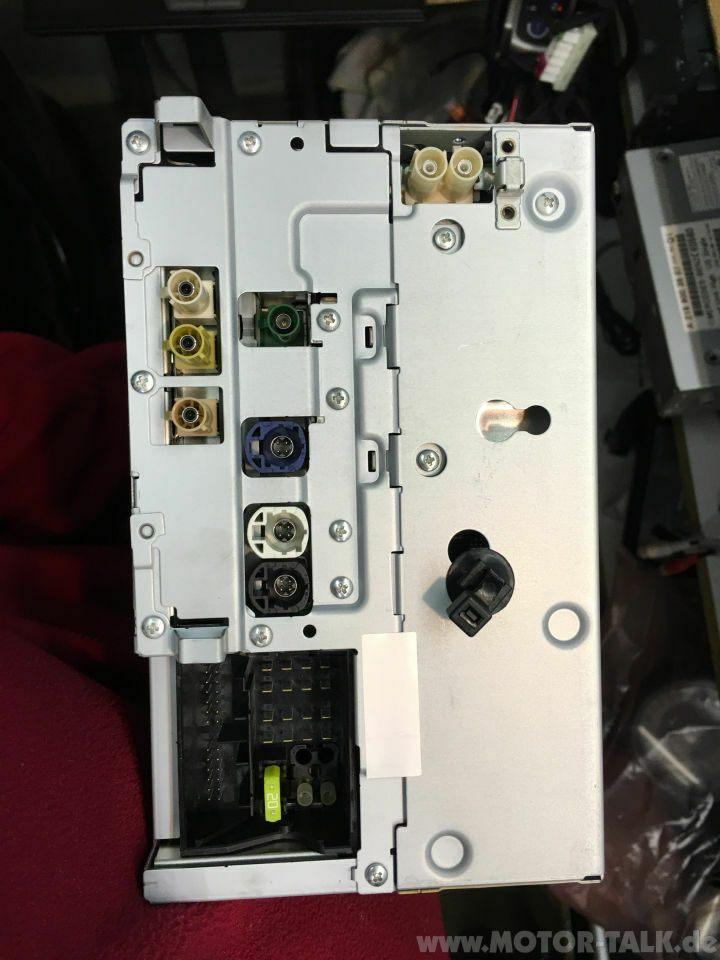

Ist vielen unklar was geht und was nicht, auch die Anweisungen im WIS sind teilweise widersprüchlich.



Hier eine keine Auflistung der Möglichkeit.



NTG 4 im W204/S204/X204

Hier ist nur ein Videoeingang vorhanden.

Bei vorhandenem UCI wird die RFK teilweise ausgeschlossen.

RFK geht immer nur der Video-AUX ist ohne Funktion.



NTG 4 im W212/S212/W218/W207

Hier ist nur ein Videoeingang vorhanden.

Bei vorhandenem UCI wird die RFK teilweise ausgeschlossen.

RFK geht immer nur der Video-AUX ist ohne Funktion.



NTG 4.5 und 4.7 im W204/S204/X204

Hier sind zwei Videoeingänge vorhanden.

RFK geht immer und der Video-AUX ist weiterhin vorhanden.



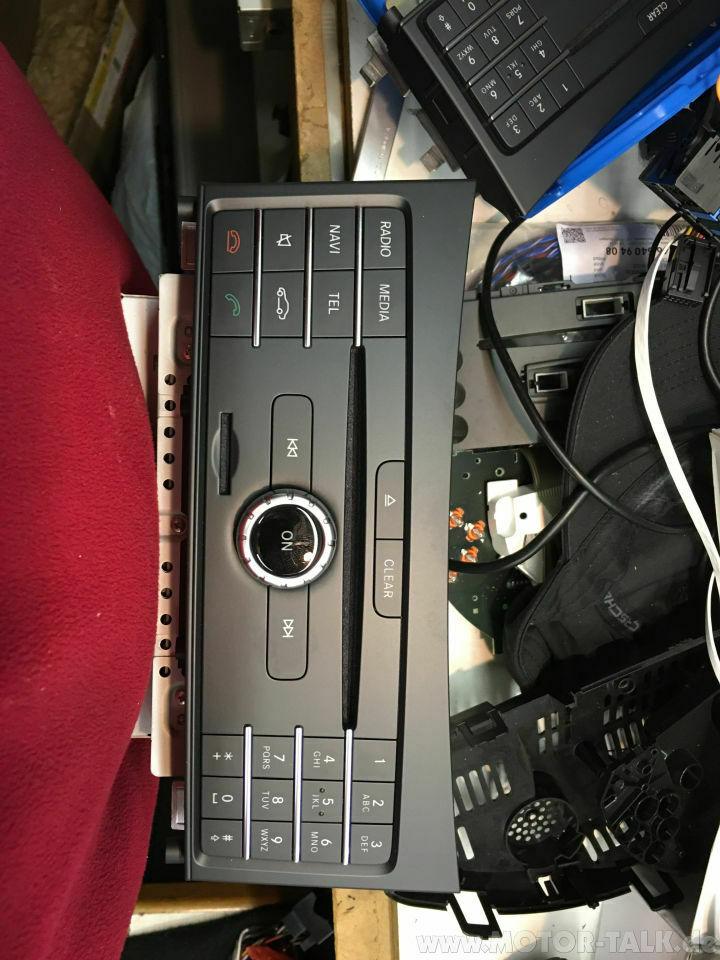

NTG 4.5 und 4.7 im W212/S212/W218/W207

Hier sind zwei Videoeingänge vorhanden.

RFK geht immer und der Video-AUX ist weiterhin vorhanden.



Weitere Ausstattungen haben keinen Einfluss.

TV, RSE oder Nightvision haben extra Anschlüsse.

Hat Dir der Artikel gefallen? 1 von 2 fanden den Artikel lesenswert.

Kontak und Anfragen

Bekomme immer wieder Anfragen zu Anleitungen oder Support für die Software, sowas setzt das nötige Wissen vorraus.

An einem gegenseitigen Erfahrungsaustausch bin ich interessiert, jedoch muss dazu auch was zurückkommen.



Kontakt nur in Deutsch oder Englisch

Contact only german or english.



Ich komme aus Berlin.



Bei Anfragen, bitte Fahrzeugtyp und Baujahr angeben, auch Ausstattung wie z.B. Comand oder Audio20, MPC usw.

Eine Angabe 1313 ist sinnfrei weil es nur bedeutet das Mercedes der Hersteller ist.




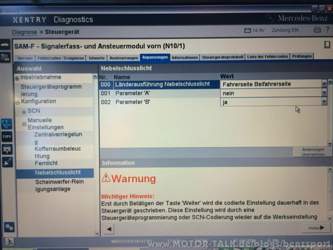

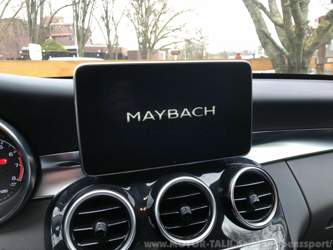

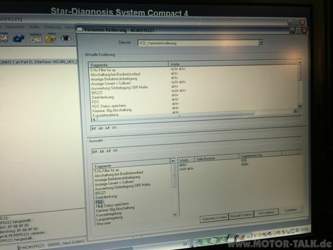

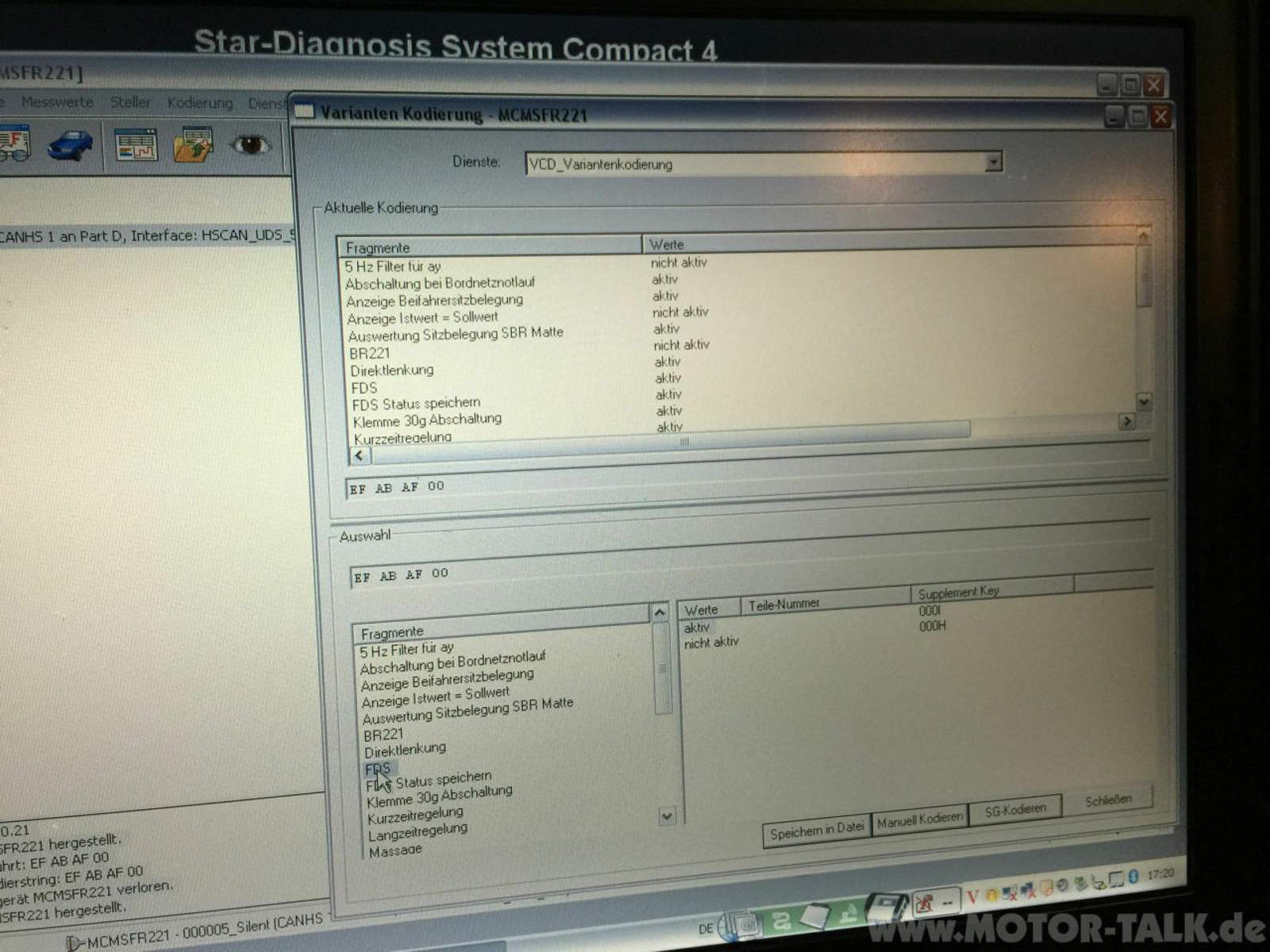

Übersicht der Codierungen nach Modell

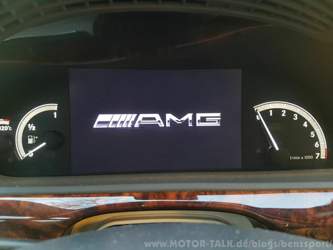

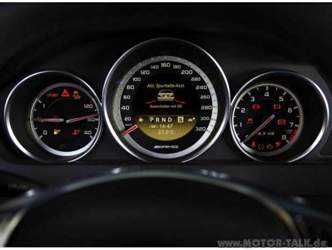

Alles zum AMG-Menü



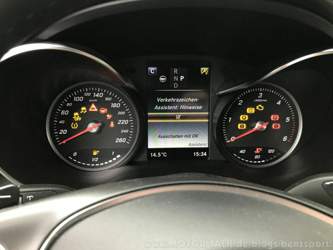

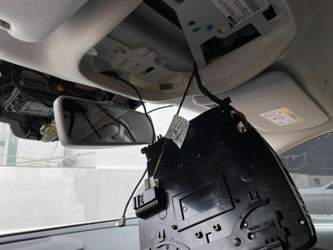

Alles zur Schildererkennung



Alles zur RFK

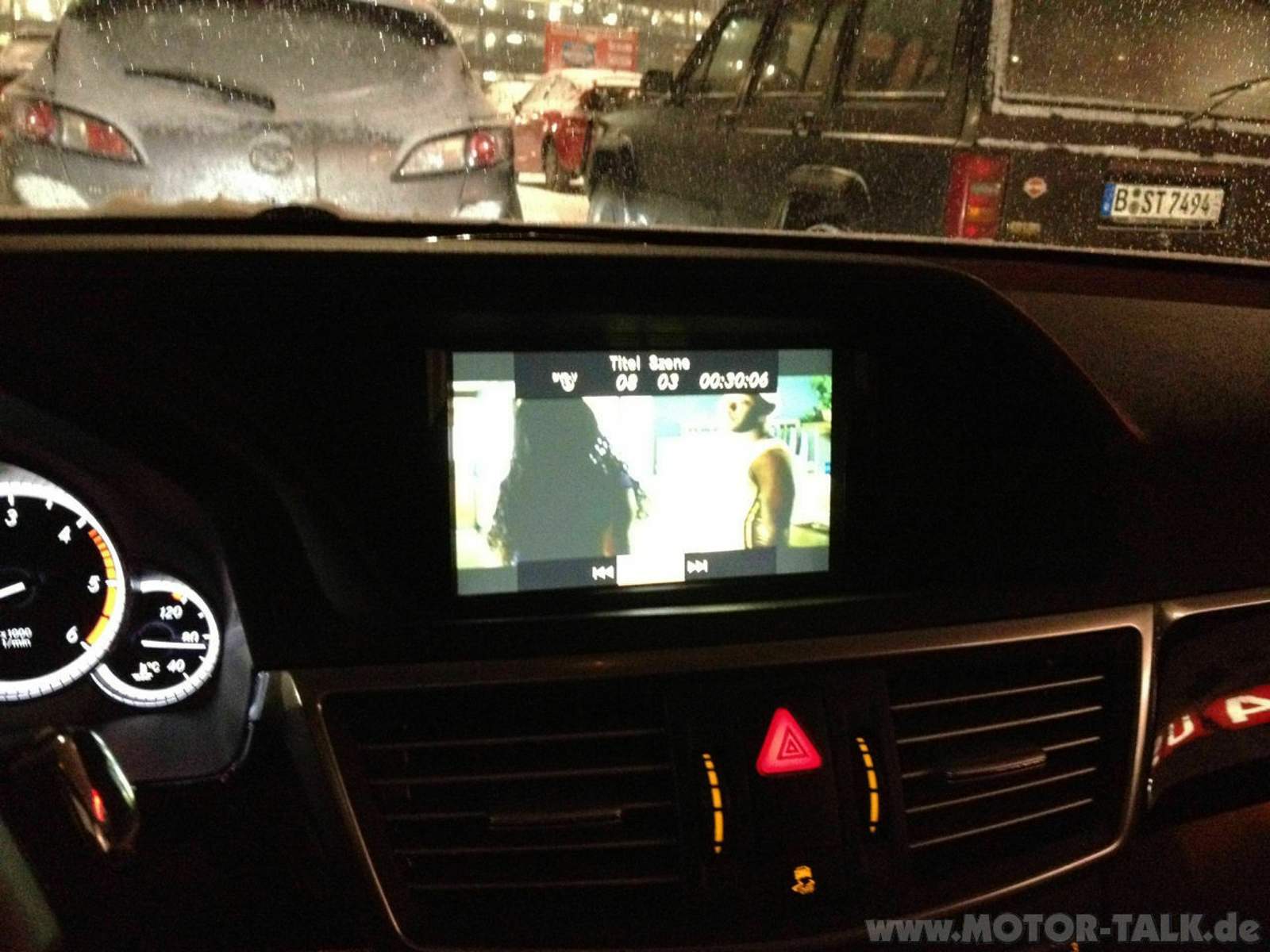

Video in Motion



Alles zur Heckklappe



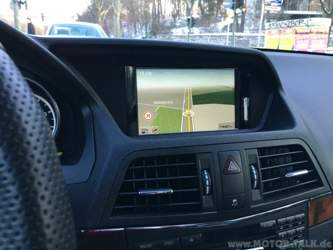

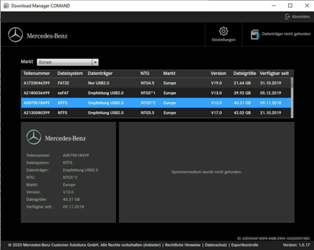

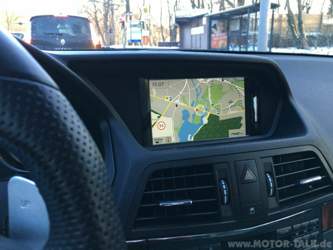

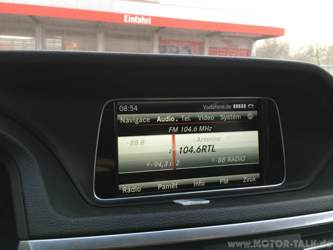

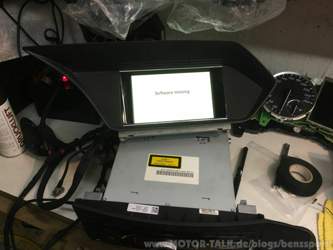

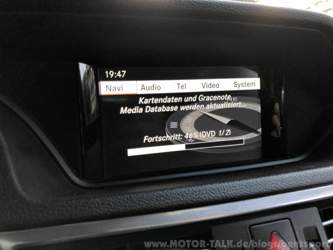

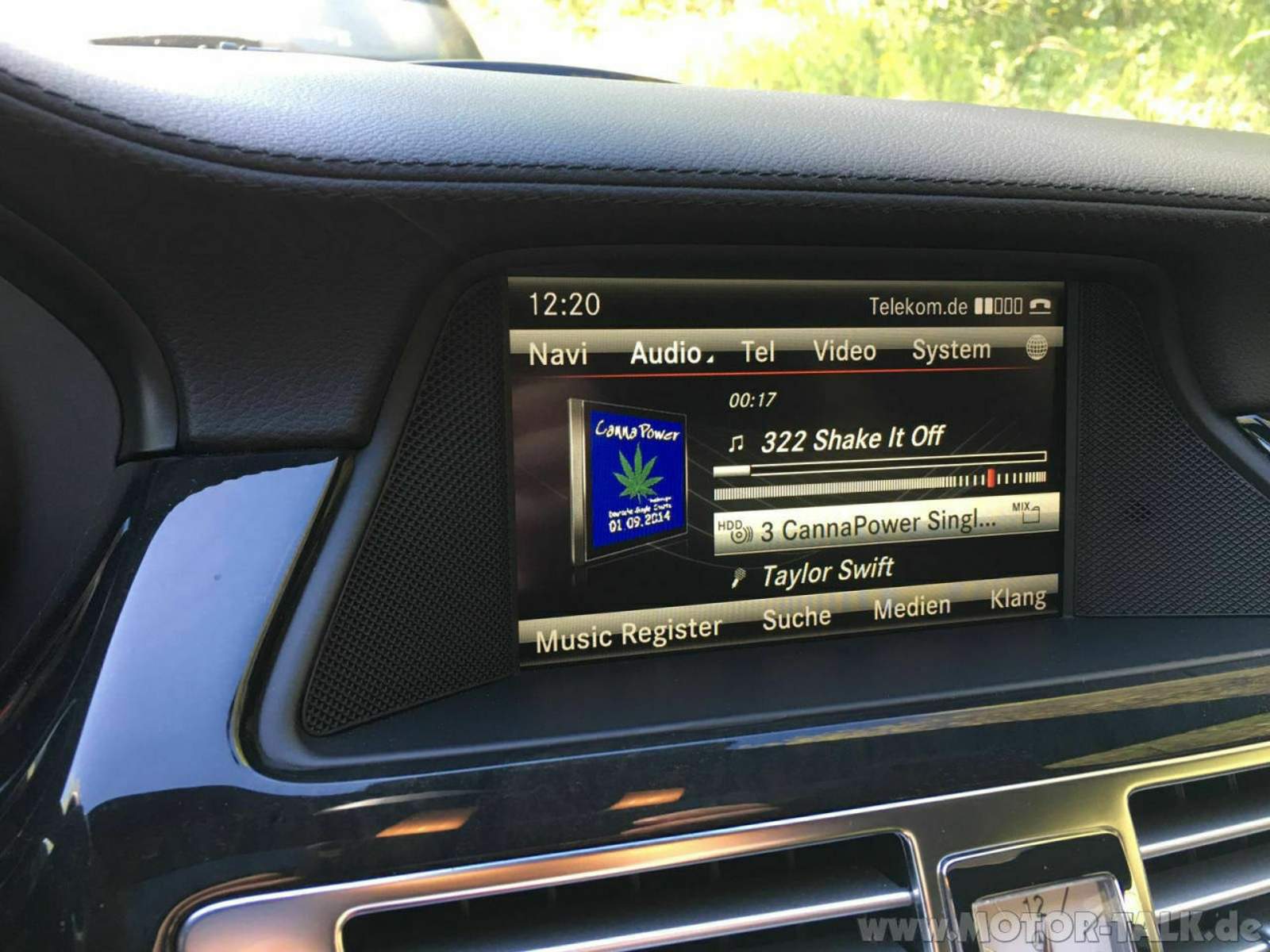

Firmwareupdate NTG 4.5 Silberdesign



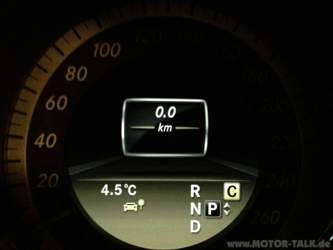

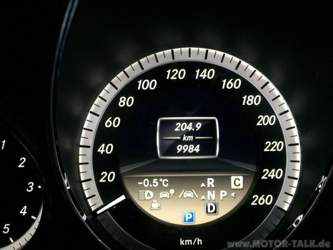

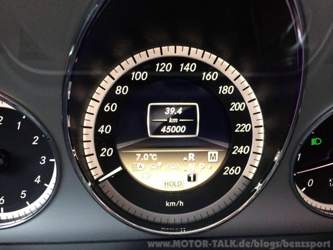

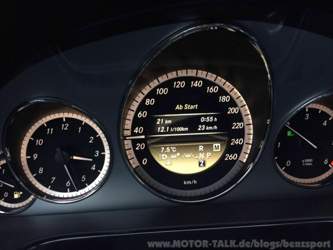

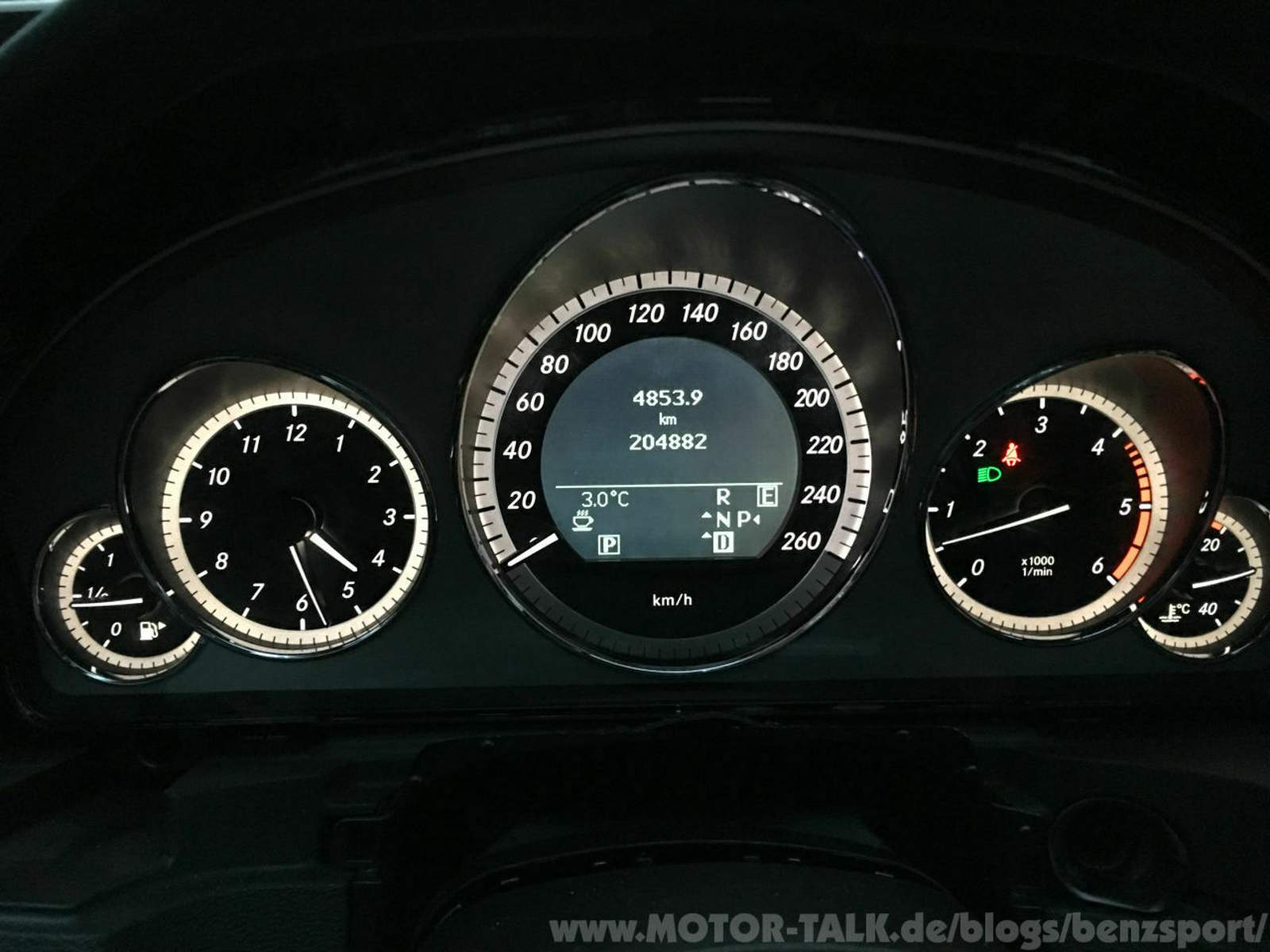

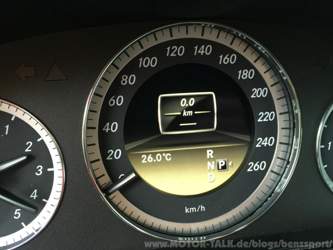

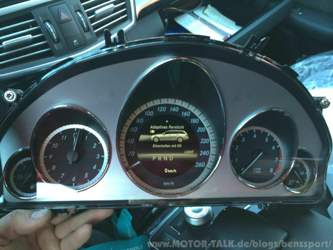

Firmware KI Silber Design



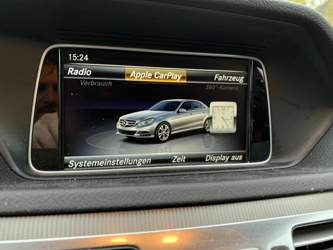

CarPlay



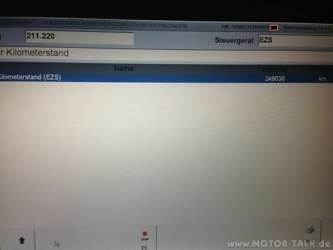

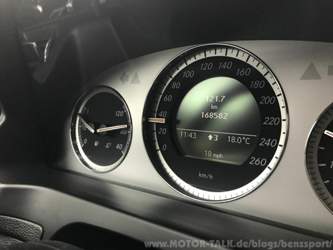

Aufdecken Tachomanipulation



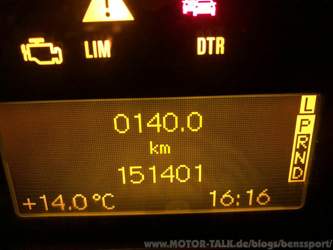

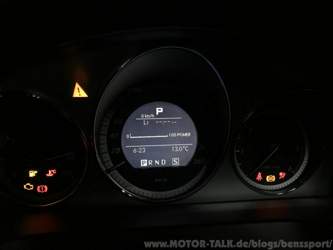

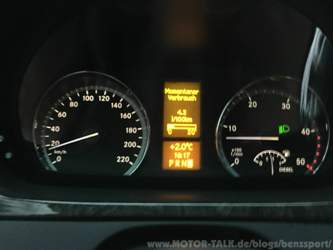

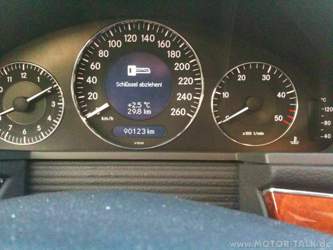

Gebrauchte Tachos



Porsche Codierungen



Termine



VIN Decoder (externer LINK)



Kontakt:
Per Whatsapp unter 01575/1749233 aber nur Whatsapp/SMS oder per Email, imessage (benzsport@me.com) und Skype/WeChat (benzsport).



Kontakt am besten über Whatsapp oder Mail aber bitte nicht parallel, das ist unmöglich für mich dann zuzuordnen.

Dann bitte ich auch um Verständnis, das ich keine 24h Hotline bin.



Ich komme aus Berlin, bin aber gelegentlich in ganz Deutschland unterwegs.





Am 26. und 27. Januar 2020 wieder Düsseldorf.



Sommer 2020 Rostock/Strahlsund/Stettin/Kühlungsborn und Dänemark/Schweden.



Oktober und Anfang Dezember 2020 in Hamburg.



Über den Jahreswechsel 2020/2021 bin ich auf Sylt.

Wer bedarf auf der Insel hat kann sich gerne melden.



Ende Januar 2021 wieder Düsseldorf.



Termine sind Fix.



Anfragen über die genannten Mail oder Nummer.


Die Bilder und Texte in meinem Blog sind mein geistiges Eigentum, eine Verwendung ohne meine Einwilligung ist untersagt.

SCN Codierung und Seed Keys

Bei mir ist es möglich nach Absprache SCN Codierungen zu machen und auch zum Codieren nötige Seed Keys zum entsperren der Steuergeräte zu erhalten.



Spezielle Files für Steuergeräte- Entriegelung, keine Seed Key Berechnung nötig.



Kann auch EEPROM Datensätze anpassen und überarbeiten.


OBD-Dongles zur Codierung des AMG-Menü IC222 (205), IC204 und IC172.



Ich richte aber keine Software zum Codieren ein oder gebe Anleitungen zum Vorgehen.

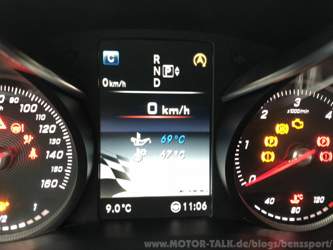

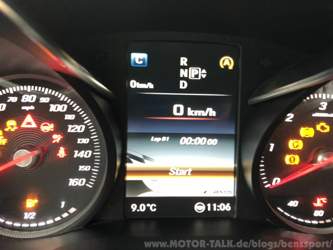

Mopf Tacho im 205 Vormopf

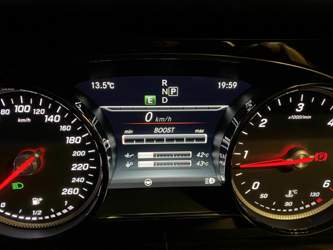

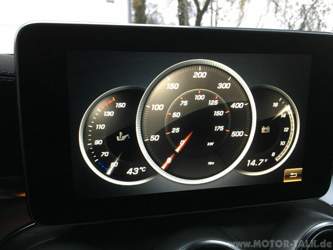

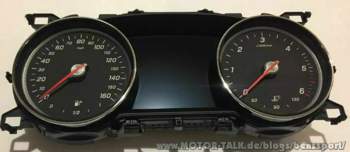

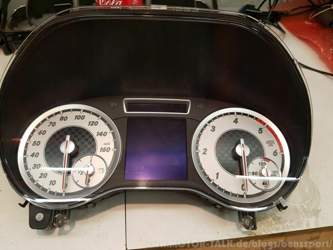

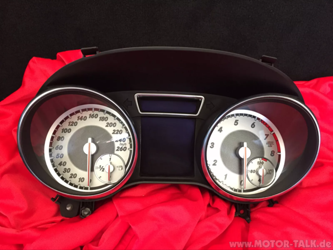

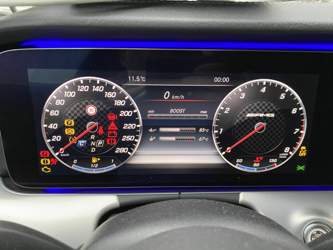

In Arbeit ist die Nachrüstung des Mopf-Voll-LCD Tacho in den Vormopf.



Hardware ist bestellt und eingetroffen. Ein Mopf AMG Voll-LCD. :D

Suche derzeit noch nach Schaltplänen und der Bestellnummer für den Stecker, der wurde geändert.



Angeblich hat sich auch einiges im Bussystem geändert, kann man aber nur probieren.



Neuigkeiten bald hier.



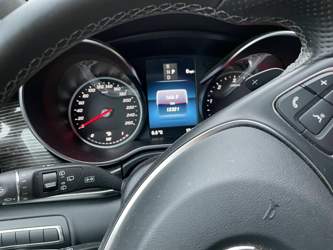

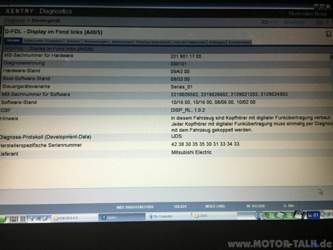

Phase 2: erster Test im 2015er 205



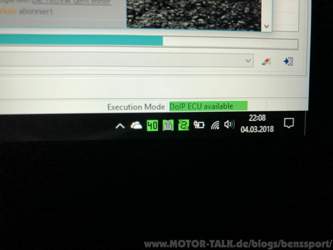

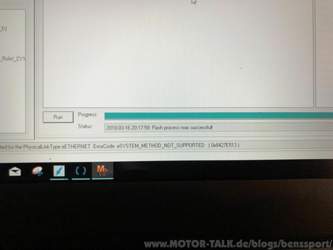

Phase 3 neuer Versuch, Software läuft fehlerlos!

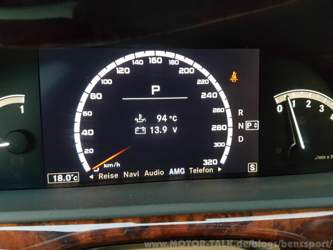

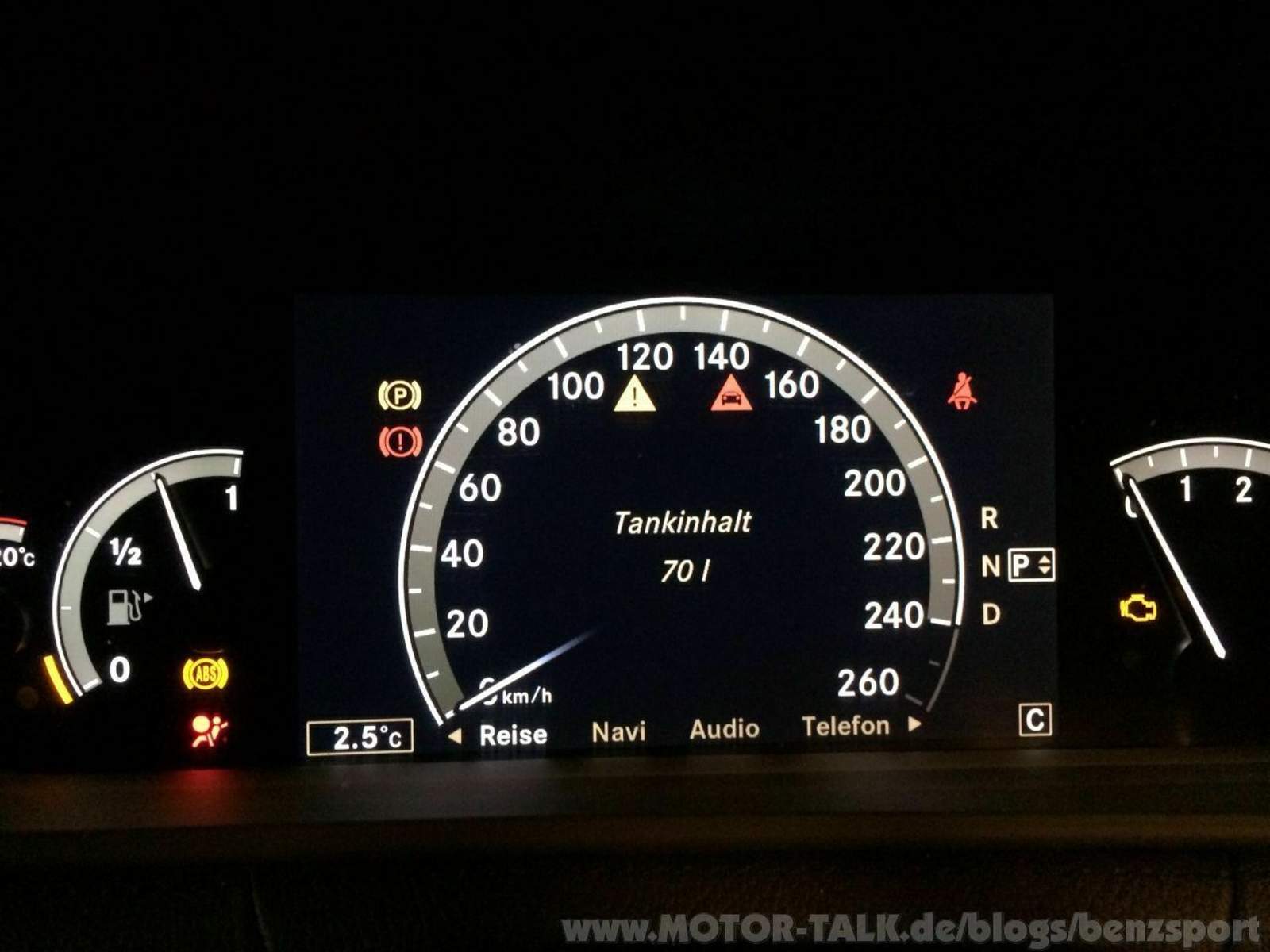

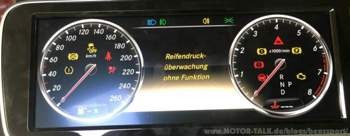

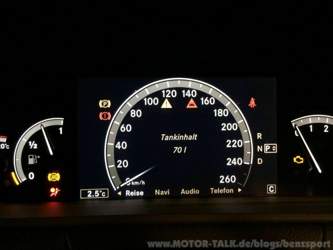

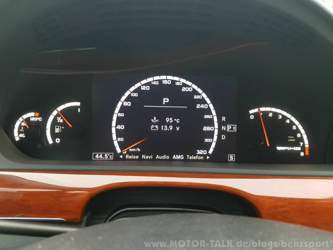

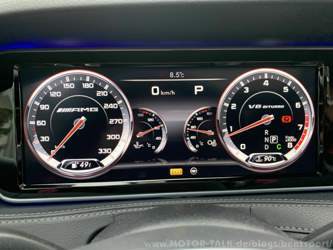

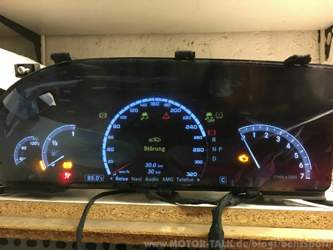

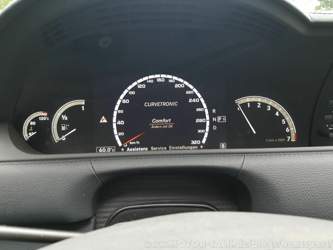

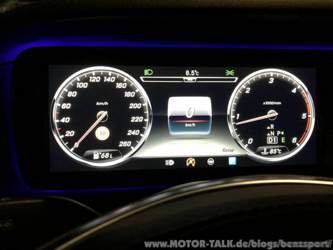

Der Tacho vom W222 läuft fehlerfrei und passt nach einigen Modifikationen auch in das Amaturenbrett des W205 oder W253.

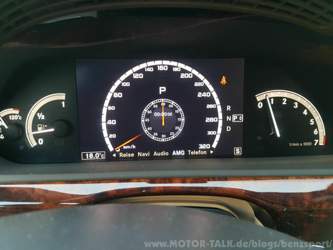

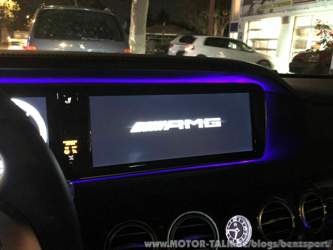

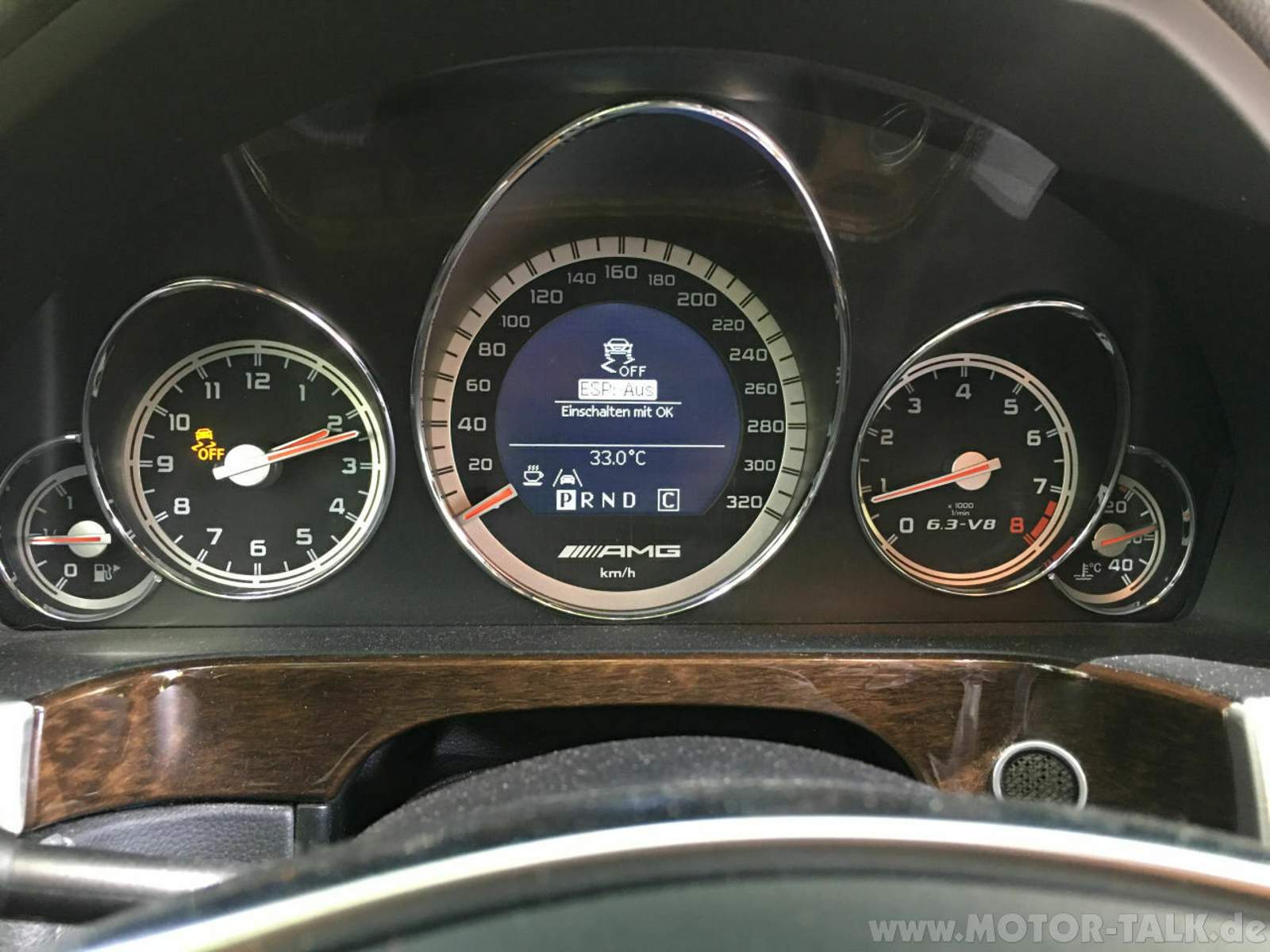

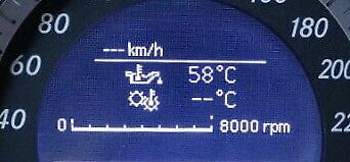

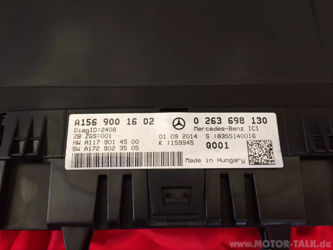

AMG Menü 205 253 447 222 217 213 238

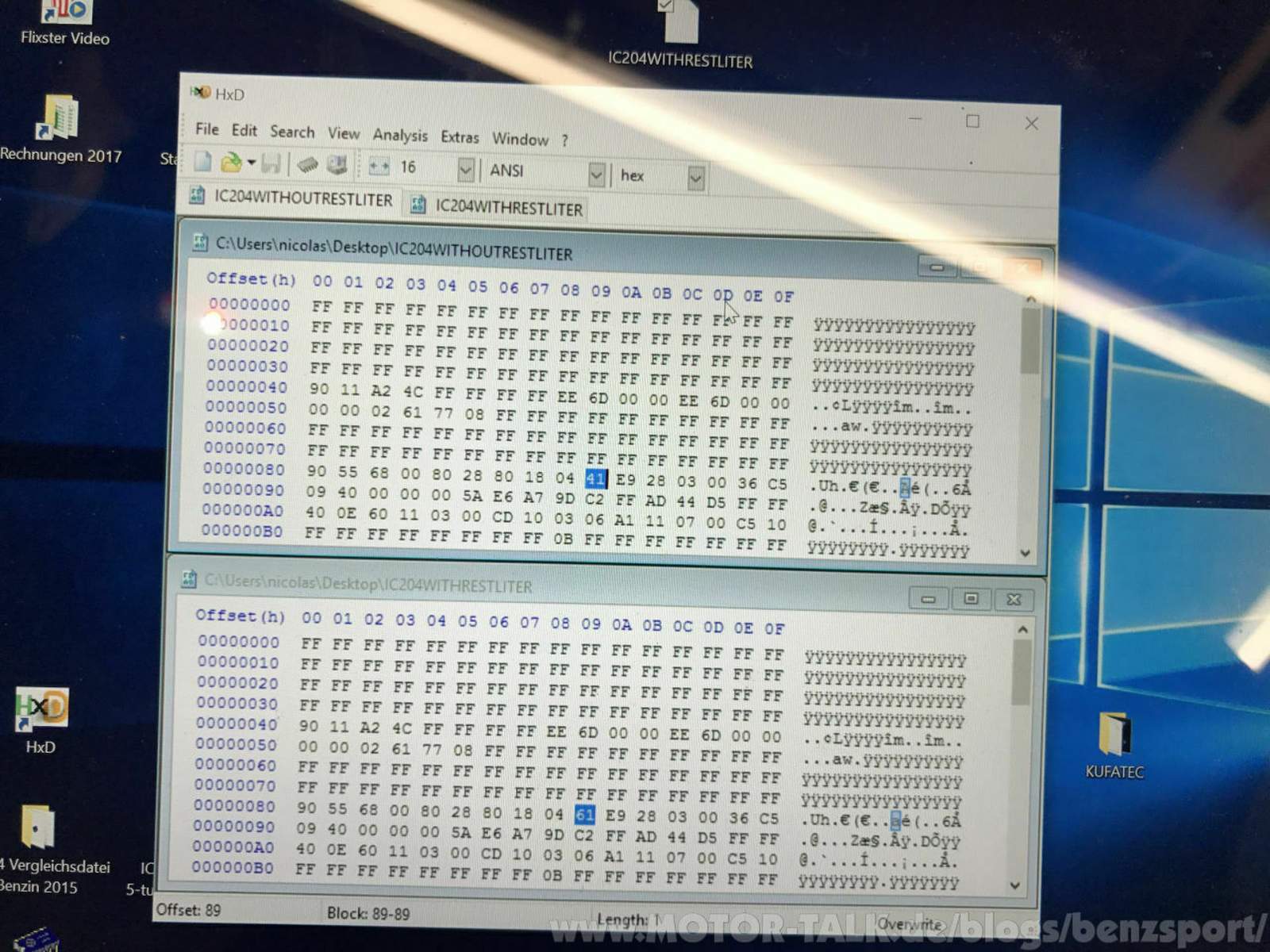

EEPROM entschlüsselt.



Finale Phase.

Aktivierung in den Tachos von W205 S205 X253 W447 und W463 möglich.

Blogartikel

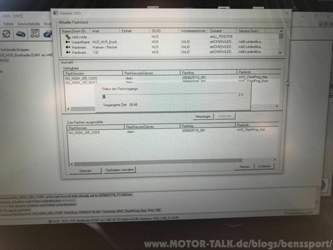

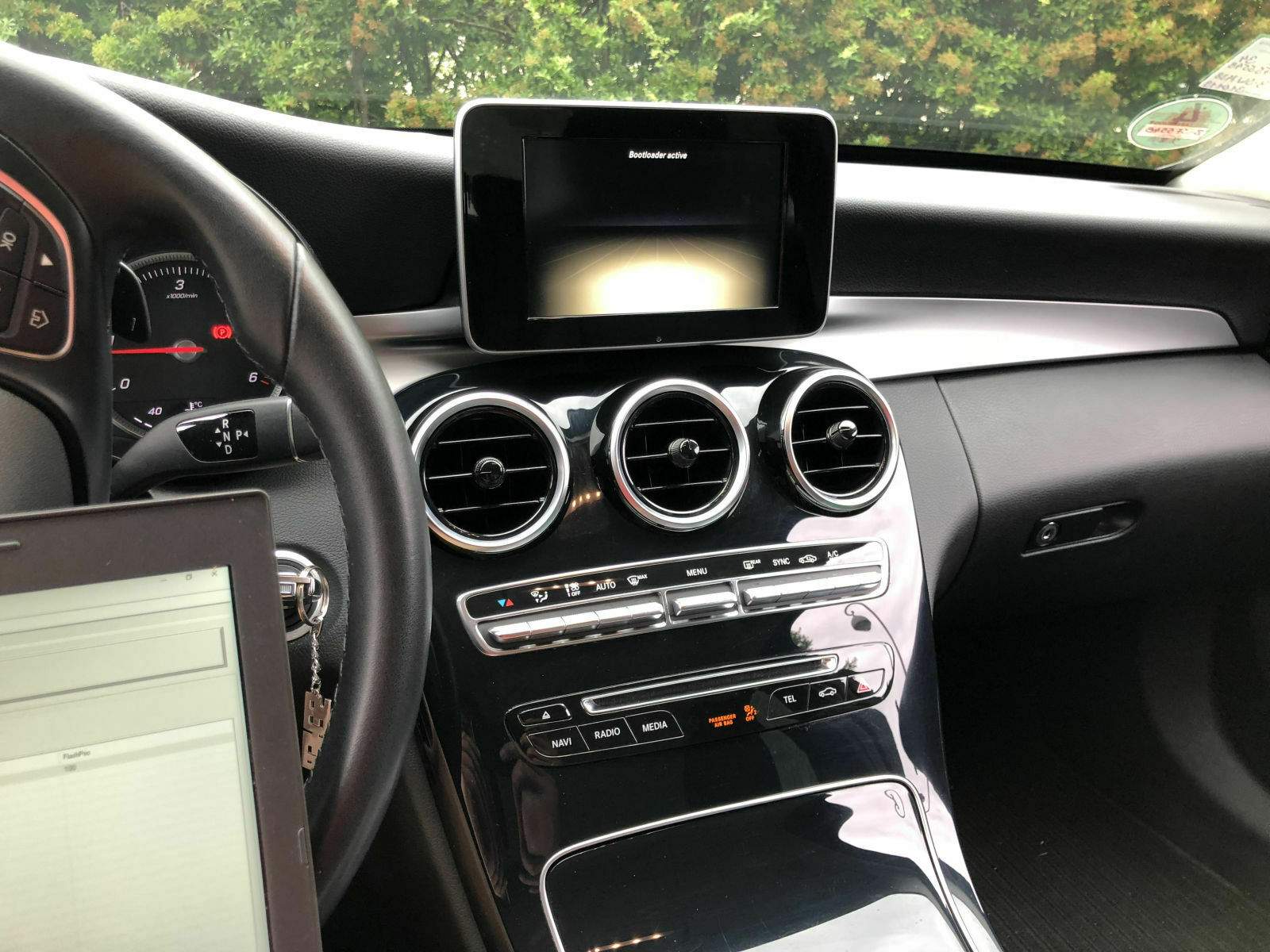

OBD Programmier-Adapter in Finaler Phase!



W222 W217 noch in Arbeit, Anpassung der verschieden Firmwareversionen. Finale Phase.

Blogartikel

AMG Menü im Mopf





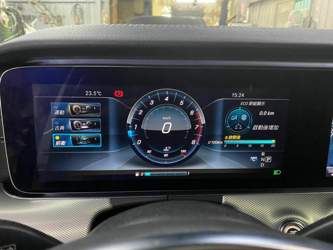

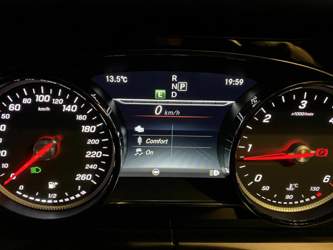

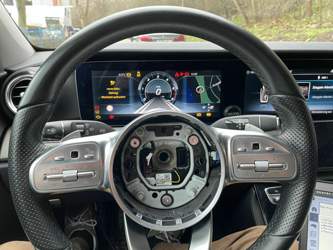

IC213 erste Testphasen.

Blogartikel

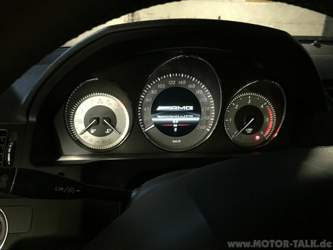

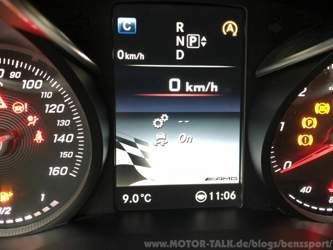

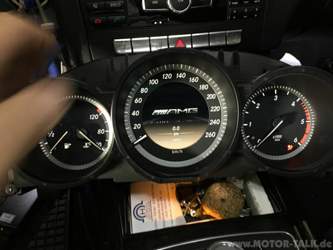

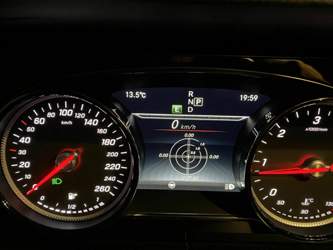

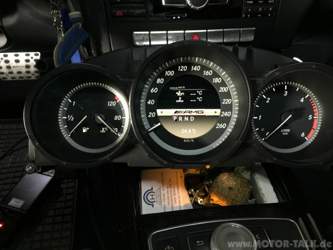

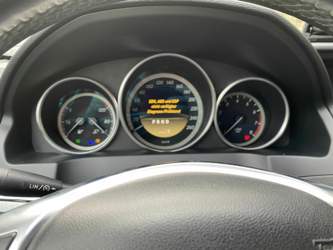

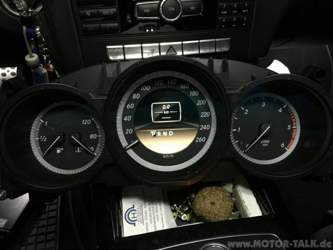

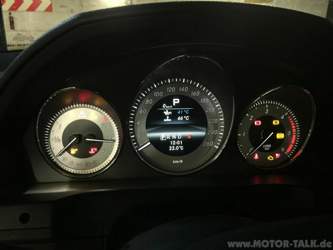

AMG Menü läuft!!!

Blogartikel





IC213 Virgin möglich!

Blog Favoriten

Blog Ticker

Übersicht der Artikel im Monat

Blogleser (505)
