Um die Eingangsfrage gleich mal kurz und knapp zu beantworten:



TBI war bei General Motors die Bezeichnung für Throttle Body Injection oder auf Deutsch: Drosselklappeneinspritzung oder im Fachjargon auch Zentraleinspritzung genannt.



Im Prinzip funktioniert die TBI so:



img-1258img-1258

Es gibt eine Drosselklappe mit 2 Öffnungen, über jeder dieser Öffnungen thront eine Einspritzdüse. Im Falle unserer beiden Caprice versorgen also 2 Einspritzdüsen 8 Zylinder. In diesem Artikel möchte ich ein wenig auf die Funktionsweise der TBI eingehen und welche Teile alles darin involviert sind das der Motor vernünftig läuft. Die meisten die sich auslesen lassen hängen mehr oder weniger direkt mit der Einspritzung und der Zündung zusammen oder haben Einfluss auf eins von beidem.



Bevor wir aber tiefer einsteigen noch eine kurze Klarstellung:



Auch wenn die TBI ein bisschen aussieht wie ein klassischer Vergaser, so ist sie doch KEIN VERGASER mit nachträglich drangepappten Einspritzdüsen. Es mag äußerlich so wirken und von unbedarften Zeitgenossen auch immer wieder so wiedergekäut werden aber das macht es nicht automatisch auch richtig. Das ganze System besteht äußerlich nur aus der Drosselklappeneinheit, welche wie die alten Vergaser auf die Ansaugbrücke montiert wurde, sowie den beiden Einspritzdüsen. Diese spritzen simpel in die beiden Öffnungen der Drosselklappe ein. Das ganze sieht dann eben aus wie ein großer 2-fach Vergaser. Daher wohl auch die Vermutung die TBI wäre ein aufgemotzter Vergaser, was es aber eben nicht richtig macht ;) An der TBI hängt mehr dran als man denken sollte und hier kommen wir zu dem Punkt der aufzeigt das eine TBI eben doch eine richtige Einspritzung ist.



Ein wichtiger Teil des Systems ist, dass sich dieses mit einem ALDL Kabel auslesen lässt. Viele werden sich jetzt fragen was ALDL schon wieder sein soll. Hatten wir in einem anderen Artikel schon, aber hier die Kurzform. ALDL steht für Assembly Line Diagnostic Link und war in den späten 80ern und frühen 90ern GMs OBD II Vorläufer.



An der TBI hängen Steuergeräte und mehrere Sensoren, andernfalls würde das ganze System auch vorne und hinten nicht ordentlich laufen. Es würde laufen, allerdings entweder nicht gut oder brutal ineffizient. Im Vergleich zu modernen Einspritzanlagen ist das Ganze natürlich ziemlich simpel, aber für einen Laien dann doch nicht so simpel das man sich alles mit gesundem Menschenverstand herleiten könnte!



ECM



Fangen wir mal beim wichtigsten Part an, dem Motorsteuergerät. Das MSG oder im amerikanischen auch ECM (Engine Control Module) genannt, verarbeitet die ganzen Daten die es von diversen Sensoren bekommt und reicht diese Daten an verschieden Stellen weiter. Dazu kommen wir gleich auch, lasst mich nur kurz noch etwas ausholen :)



Stellt euch das ganze Prinzip TBI wie eine Firma vor. Das ECM ist der Chef, die Nummer eins, der unangefochtene Babo der TBI Corporation. Die Sensoren, welche die Daten an das ECM zuliefern, sind sowas wie "Zulieferer" der TBI AG. Die Daten welche die Sensoren zuliefern werden vom ECM aufgenommen, verarbeitet, abgeglichen, berechnet und weitergegeben. Die "Mitarbeiter", also die Komponenten die vom ECM dann die Daten und Anweisungen erhalten, sind so Dinge wie die Zündung, die Einspritzdüsen, die Benzinpumpe, das Leerlaufstellventil, die Motorkontrolleuchte und natürlich am Ende der ALDL Port, schließlich will man den ganzen Kram auch irgendwie auslesen können ;) Die MKL und der ALDL Port haben also eine Art Aufsichtsrats bzw. Revisionsfunktion :D



Jetzt wo wir das Prinzip im Groben verstanden haben können wir die einzelnen Komponenten aufdröseln. Fangen wir also mit den "Zulieferern" an. Ich werde im Kapitel "auslesen" noch einmal auf die jeweiligen Komponenten eingehen falls Sie einen Sensorwert ausspucken. Also nicht wundern wenn manche Info vielleicht doppelt ist oder in diesem Part nicht erwähnt wird. Am Ende wird ein Schuh daraus, versprochen ;)



O2 Sensor



o2o2

Auch besser bekannt als Lambdasonde. Sie misst den Sauerstoffgehalt der im Abgas enthalten ist und gibt dem Motorsteuergerät damit eine weitere Kennzahl mit derer es dann die Einspritzung füttert. Diese passt daraufhin die Einspritzmenge und -dauer an.



Da die meisten Sonden nur einen sehr schmalen Messbereich haben, messen diese auch nur ob sich das Gemisch in einem bestimmten Verhältnis liegt. Dieses ideale Verhältnis liegt bei 14,7:1, auch Lambda 1 genannt aber darauf gehen wir später noch etwas näher ein. Es gibt zwar Breitbandsonden welche einen deutlich breiteren Bereich messen können, diese waren aber zumindest damals so teuer das sich der Einbau in der Serie nicht gelohnt hat. Solche Sonden machen auch mehr im Tuningbereich Sinn wo man wirklich ins Detail geht wenn es um das Gemisch geht.



ECT Sensor



Den Engine Coolant Temperature Sensor kennen deutsche Autofahrer eher als Kühlmitteltemperatursensor. Der Sensor misst die Temperatur des Kühlmittels und gibt der ECU so zu verstehen wann der Motor seine Betriebstemperatur hat. Dieser Sensor wird vom ECM über einen 5V Impuls angesteuert. Je nach der Temperatur gibt der Sensor einen anderen Impuls zurück. Diesen gleicht das ECM mit einer Art internen Datenbank ab um die Temperatur des Kühlmittels zu bestimmen. Diese Werte haben Einfluss auf die Einspritzmenge, die Zündverstellung, die Klopferkennung und die Leerlaufdrehzahl.



MAP Sensor



mapmap

Der "Manifold Absolute Pressure" Sensor misst den Druck in der Ansaugbrücke. Dies hilft dem ECU zu erkennen in welchem Lastzustand sich der Motor gerade befindet. Ist die Drosselklappe zu bildet sich ein Vakuum in der Ansaugbrücke. Ist die Drosselklappe offen ist das Vakuum entsprechend weg, da der Motor jetzt seine Luft frei ansaugen kann. Stellt euch das Ganze wie den Vorläufer moderner Luftmassenmesser vor. Neben der Einspritzung wird auch die Zündung von dem MAP Sensor beeinflusst. Wie der Name es sagt misst er den barometrischen Druck in der Umgebung.



TPS



tpstps

Auch bekannt als Throttle Position Sensor. Wie der MAP Sensor hilft der Sensor dem ECU dabei die richtige Luftmenge zu erkennen. Der Sensor ist im Prinzip ein kleiner Widerstand. Der Normwert hier sind 5V, bei Vollgas sinkt der Wert auf 4,5V. Ist vielleicht ganz hilfreich bei der Fehlersuche ;) Registriert der Sensor beispielsweise ein Last von 75% und mehr, so wird dieser Wert an das ECU weitergegeben welches daraufhin das Gemisch stark anfettet das es folgerichtig von einer starken Lastanforderung ausgeht was für gewöhnlich eine stark geöffnete Drosselklappe und damit einen stärkeren Luftdurchfluss in den Motor zur Folge hat. Der TPS hat auch Auswirkungen auf die Zündverstellung.



















VSS



veh-speedveh-speed

Der Vehicle Speed Sensor gibt, wie Menschen die des englischem mächtig sind schon vermutet haben, die Fahrgeschwindigkeit aus. Dieser Wert hat allerdings keinen besonders großen Einfluss auf den Rest. Der Wert ist hauptsächlich für das Leerlaufregelventil wichtig damit dieser weiß wann sich das Auto tatsächlich bewegt und wann dieses wirklich nur im Leerlauf vor sich hin läuft. Ok, eine nette Sache hat der Sensor dann doch: Man kann mithilfe von TunePro RT diesen Sensor auslesen und sieht so die tatsächliche Geschwindigkeit :cool:



ESC Module



ESC steht für Electronic Spark Control, also ist dieses Modul für die Steuerung der Zündung zuständig. Das ESC bekommt dabei Unterstützung vom Klopfsensor. Der Klopfsensor misst ob der Motor klingelt und gibt diese Info an das ESC Modul. Dieses gibt die Info dann an das ECM weiter welches daraufhin entscheidet wie stark der Motor klingelt und dann entsprechend die Zündung verstellt.



Crank Signal Sensor



Das hier kennen wir in Deutschland als Kurbelwellensensor. Er misst die Umdrehungen der Kurbelwelle und gibt somit das Signal das sich der Motor "bewegt". Dieses Signal geht wieder an das ECM welches damit dann die entsprechenden Anweisungen an Zündung und Einspritzung gibt. Der Sensor sorgt auch dafür das euer Benzinpumpenrelais während des Startvorgangs den Befehl zum pumpen gibt. Dieser Befehl an das Relais wird so lange aufrecht erhalten bis der Motor läuft und Öldruck hat.



Damit haben wir die Zuliefererseite fürs erste abgehakt, schauen wir uns die andere Seite an welche die Befehle vom ECM umsetzt.



SES System



SES steht für "Service Engine Soon" und hat sich in den USA auch unter dem Namen "Check Engine Light" oder "Idiot Light" durchgesetzt. Diese Lampe geht immer dann an wenn das ECM einen Fehler entdeckt hat. Bei uns kennt man das Ganze eher als Motorkontrollleuchte. In Zeiten von OBDII in denen Autos in der Lage sind schon im Bordcomputer anzuzeigen was kaputt ist werden solche Lampen immer seltener wobei es oftmals die gute alte MKL noch als Ergänzung gibt.



ALDL



Auch unser ALDL Port hängt an dem Motorsteuergerät. Als Vorläufer von OBD II ermöglicht es dieser Port bei GM Fahrzeugen der späten 80er und frühen 90er die Werte von allen möglichen Sensoren und Fehlercodes auszulesen. Das Thema habe ich (Folge mir in den Kaninchenbau!) hier schon mal ein wenig abgehandelt. Wir werden im Rahmen dieses Artikels aber auch noch etwas tiefer in die verschiedenen Werte einsteigen.



IAC Valve



iaciac

Das ist unser bereits bekanntes Leerlaufregelventil, auf englisch Idle Air Control Valve, genannt. Es regelt den Luftfluss wenn die Drosselklappe komplett geschlossen ist. Je nach Input geht es auf oder zu. Früher gabs für sowas Chokes, heute macht die Einspritzung das alles selbst.



Fuel Pump Relay



Das Relais der Benzinpumpe hatten wir an anderer Stelle schon einmal. Wie bereits gesagt bekommt dieses seine Signale vom Kurbelwellensensor und somit ist dieses nur aktiv wenn der Motor dreht aber noch nicht läuft. Das Relais ist auch dafür zuständig die Benzinzufuhr abzuschalten wenn der Zündschlüssel in die "Aus" Position bewegt wird. Das Relais wird auch vom Öldrucksensor beeinflusst. Sollte der Öldrucksensor keinen Druck mehr anzeigen schaltet das Benzinpumpenrelais die Benzinzufuhr zum Motor ab. Damit wären wir auch bei der Frage warum das Relais erst abschaltet wenn der Motor läuft und Öldruck da ist ;)



Injectors



Kommen wir zu den Einspritzdüsen :) Unsere TBI hat gleich unfassbare 2 davon ;) Die Düsen erhalten Ihre Anweisungen vom ECM und regulieren so die eingespritze Benzinmenge. Ziemlich simpel! Interessant ist das die Düsen tatsächlich seperat vom Steuergerät angesteuert werden und nicht gleichzeitig. Wenn man das System mal in Aktion erlebt hat weiß man das die Düsen auch asymetrisch einspritzen. Der Einspritzrhytmus im Leerlauf erinnert ein wenig an das Melken einer Kuh. Auf dem Bild weiter oben sieht man die TBI oberhalb des Ventildeckels.



Im folgenden Video sieht man die Düsen arbeiten:









Distributor/Ignotion Control Module/Coil



Hier kommen wir zum Thema Zündung. Diese besteht bei den TBI Motoren meist aus einem klassischen Zündverteiler. Dieser wird ergänzt durch ein Kontrollmodul und eine Zündspule. Das ECM füttert die Zündung mit Daten und sorgt somit für eine gute und vor allem gesunde Verbrennung ohne "klopfen" :)



Auslesen



Kommen wir jetzt also zu dem Teil mit dem Auslesen. Es gibt ein paar Werte die sich mit dem ALDL Kabel und einem entsprechenden Lesegerät/Laptop auslesen lassen. Wie versprochen gehen wir hier noch mal auf ein paar Punkte von oben weiter ein. Dies ist auch erforderlich da ein paar der oben genannten Sensoren ausgelesen werden können und deren Werte Aufschluss darüber geben können ob etwas im Argen liegt. Ich benutze für das auslesen die Software TunerPro RT.



Die TBI mag zwar nach heutigen Maßstäben eher simpel sein, allerdings ist es faszinierend zu sehen was da alles für Werte verarbeitet werden die alle irgendwie mit der Gemischaufbereitung zusammenhängen. Dabei gibt es folgende Werte:



IAC (idle air control) Position = Position des Leerlaufregelventils



Das dürfte so ziemlich selbsterklärend sein ;) Das Leerlaufregelventil regelt den Luftzufluss im Leerlauf. Da sich eine Einspritzung, im Gegensatz zu einem Vergaser, auf wechselnde Verhältnisse anhand der Messwerte einstellen kann macht es Sinn da ein verstellbares Ventil für die Luft im Leerlauf zu haben damit ein optimales Luft/Benzin Gemisch eingehalten werden kann. Die Idee dahinter ist die gleiche wie beim Choke.



Battery Voltage = Batterie Spannung



battery-voltagebattery-voltage

Ja, auch die Batteriespannung hat Einfluss auf die Einspritzmenge. Dies hängt damit zusammen das die Einspritzdüsen bei einer höheren Batteriespannung etwas flotter reagieren. Wenn die Batteriespannung also niedrig ist muss dies irgendwie kompensiert werden, deshalb wird auch die Batteriespannung gemessen um diesen Unterschied auszugleichen. Aber nicht nur für die Einspritzung ist die Batteriespannung wichtig. Der Wert ist auch ganz praktisch wenn man die Batteriespannung wissen möchte. So kann man sehen ob die Batterie noch taugt oder ob die Lichtmaschine noch in der angedachten Art und Weise funktioniert.















OLDPA3 = Elektronische Zündungskontrolle



oldpa3oldpa3

Misst ob der Motor klingelt und verstellt entsprechend die Zündung sollte etwas in diese Richtung registriert werden.



Vehicle Speed = Fahrzeuggeschwindigkeit



Ich denke das ist selbsterklärend ;) Der Vehicle Speed Sensor misst die Fahrzeuggeschwindigkeit. Soweit so logisch, allerdings ist es faszinierend was der Sensor noch alles so tut! Der Caprice der vierten Generation ist die erste mit einem Vehicle Speed Sensor. Waren die älteren Modelle noch klassisch über eine Tachowelle antegrieben, so entfiel diese beim 91-96 Caprice. Da der Sensor eh für das serienmäßige ABS nötig war konnte man Ihn auch gleich dafür nutzen dem Tacho zu sagen welche Geschwindigkeit das Fahrzeug gerade hat. Das ABS benötigt den Sensor um festzustellen wie schnell sich die Reifen gerade drehen da es so im Ernstfall erkennen kann wann die Räder blockieren und wann nicht. Der Vehicle Speed Sensor kann aber noch mehr! Das Signal wird auch gerne genommen um die Schaltpunkte für das Getriebe zu bestimmen. Anhand der Geschwindigkeit weiß das Getriebe, je nach Last, wann es zu schalten hat.













Engine Speed = Motordrehzahl



engine-speedengine-speed

Ich denke auch das ist selbsterklärend.



TPS (Throttle Position Sensor) = Sensor für Drosselklappenstellung



Misst wie viel Last gerade abgefordert wird. Entsprechend passt die TBI die Einspritzmenge an.



BLM (Block Learn Multiplier)



Hier wird es schon etwas komplizierter. Versuchen wir es mal ganz einfach zu umschreiben. Der BLM ist sowas wie ein Langzeitwert für das Benzin-Luftgemisch. Das System kennt im Prinzip 256 Zustände, von 0-255. 128 ist die goldene Mitte (wer sich ein bisschen mit Computern auskennt wird hier schon ein Muster erkennen) und ist quasi der Idealwert, also Lambda 1 im Fachjargon auch stöchiometrisches (Ha, auf Anhieb richtig und das ganz ohne Google :D) Gemisch genannt. Dieses liegt bei 14,7:1, also 14,7 Teilen Luft und einem Teil Benzin. Spätestens jetzt sollte klar werden warum Motoren auch gerne als überdimensionale Luftpumpe bezeichnet werden ;) Um einen Kilogramm Benzin in einem Motor ideal zu verbrennen benötigt man also 14,7 Kilogramm Luft.



blm-intblm-int



INT (Integrator)



Der INT Wert hängt eng mit dem BLM Wert zusammen. Der INT Wert ist nämlich sowas wie das Kurzzeitgedächtnis für das Benzin-Luftgemisch. Der INT Wert ist der Wert der sich während der Motor läuft permanent anpasst. Dieser hat auch Einfluss auf den BLM, wie beim Kurz- und dem Langzeitgedächtnis eben ;) Auch hier spielt die 128 wieder eine Rolle. 128 bedeutet hierbei das unser Gemisch perfekt ist. Ein Wert über 128 impliziert das der Motor erkannt hat das er zu mager läuft und so mehr Benzin einspritzt. Ein Wert unter 128 impliziert das der Motor zu fett läuft und der Motor so die Benzinzufuhr herunterregelt. Die Werte variieren natürlich mit verschiedenen Lastzuständen. Beide Werte arbeiten im Prinzip Hand in Hand um zu gewährleisten das der Motor unter allen möglichen Lastzuständen das richtige Benzin-Luftgemisch in der richtigen Menge bekommt.



O2 Sensor = Lambdasonde



Das ist der Wert den die Lambdasonde ausgibt. Da die meisten Lambdasonden erst funktionieren wenn sie auf Betriebstemepratur sind rechnet das ECM solange mit festen Werten bis der Sensor seine Betriebstemperatur erreicht hat. Diesen Modus nennt man auch "Open Loop" Modus. Aus dem Grund laufen Autos im Kaltzustand auch nie so effizient wie warm. Durch die festgelegten Werte läuft der Motor im Prinzip immer gleich, stellt sich also nicht auf die verschiedenen Umwelteinflüsse ein. In dem Moment reagiert die Einspritzung wie ein Vergaser.



Im "Closed Loop" Modus hat die Lambdasonde ihre Betriebstemperatur erreicht und misst anhand des Abgases wie gut die Verbrennung läuft. Beim Caprice wird die Lambdasonde durch das Abgas gewärmt und die Betriebstemperatur wird bei knapp über 50°C Kühlmitteltemperatur erreicht. Moderne Autos haben beheizte Sonden und davon dann auch meist gleich mehrere. Meist eine vor und eine hinter dem Katalysator.



Auch hier spielen BLM und INT wieder eine Rolle, da die Werte welche die Lambdasonde ausgibt beide beeinflusst. Bemerkt die Sonde ein zu fettes Gemisch gibt diese den Wert an das ECM zurück woraufhin dieses die TBI anweist die Einspritzmenge zu reduzieren.......wir hatten das ja vorhin schon :)







MAP = Manifold Absolute Pressure



Der MAP Sensor misst den Druck in der Ansaugbrücke. Da sich der Druck je nach Drosselklappenstellung ändert muss dies auch von der Einspritzung beachtet werden. Bei Teillast bildet sich in der Ansaugbrücke ein Vakuum. Gibt man Vollgas und die Drosselklappe öffent sich verschwindet dieses Vakuum natürlich. Ein niedriger MAP Wert impliziert ein hohes Vakuum und damit eine niedrige Leistungsabfrage. Bei Vollgas verschwindet dieses Vakuum und der MAP Sensor gibt einen hohen Wert aus. TunePro RT kann die Werte in kpA und bar angeben.

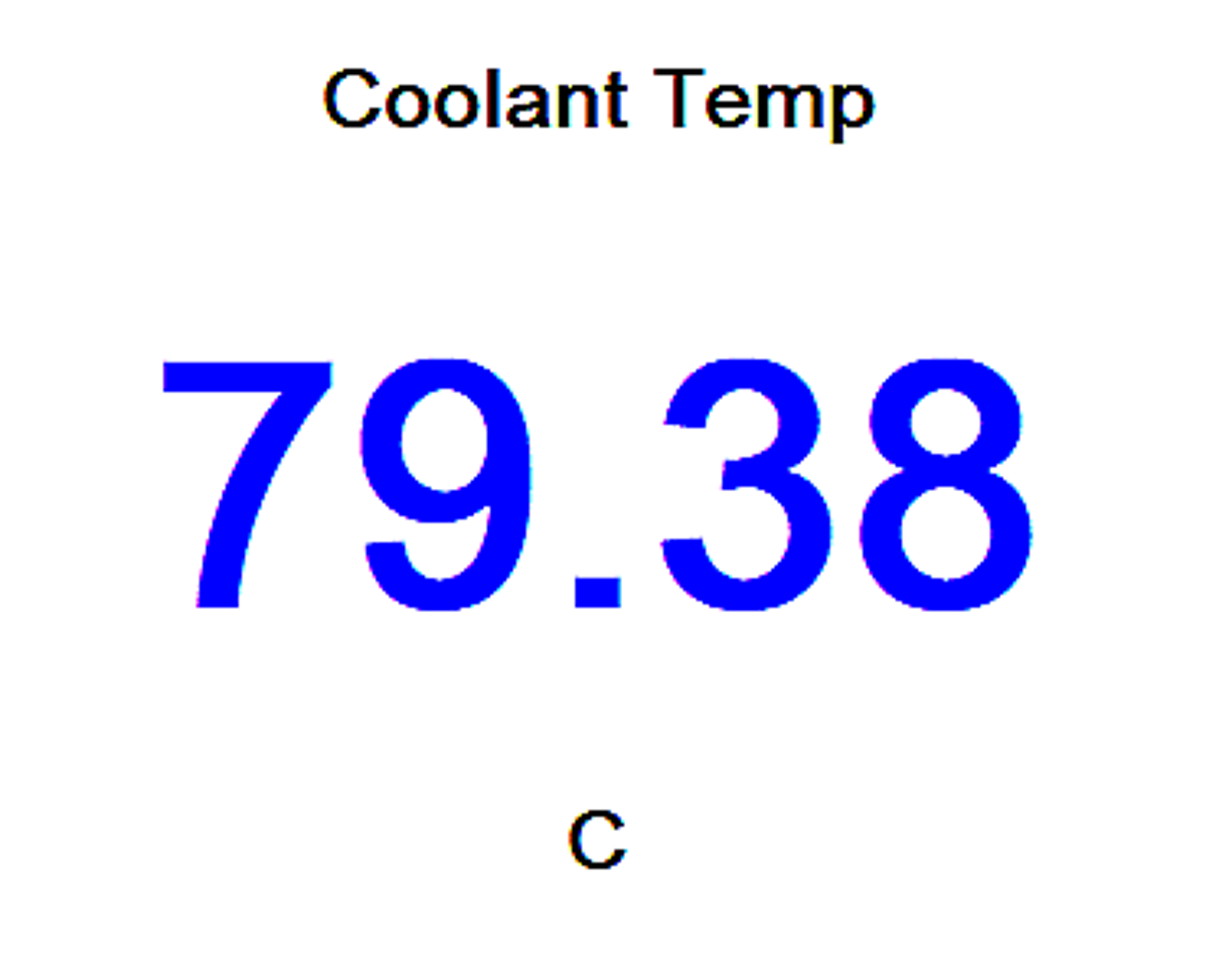

Coolant Temperature = Kühlmitteltemperatur



coolantcoolant

Auch das hier sollte selbsterklärend sein ;) Der Motor läuft erst so richtig effizient wenn der Motor Betriebstemperatur hat. Solange fettet die Einspritzung den Motor an um Ihn schneller auf Betriebstemperatur zu bekommen. Das erklärt, neben der noch nicht vorhandenen Lambdaregelung, warum Motoren im Kaltzustand mehr Kraftstoff verbrauchen. Der Motor passt die Benzinmenge auch anhand der Werte dieses Sensors an. Ein kaputter Temperatursensor kann dafür sorgen das der Motor im Kaltzustand gar nicht erst anspringt. Geht der Motor von zu kalten Temperaturen aus fettet er das Gemisch zu stark an und es entsteht kein zündfähiges Gemisch. TunePro RT kann die Werte in Fahrenheit und Celsius anzeigen.











MAT (Manifold Air Temperature) = Ansauglufttemperatur



matmat

Dieser Wert gibt die Temperatur der Luft in der Ansaugbrücke bzw. im Luftfilter wieder. Beim Caprice der Modelljahre 91-93 sitzt dieser Sensor seitlich im Luftfilter. Auch die Temperatur der zur Verbrennung angesaugten Luft hat Einfluss auf das Gemisch. Einfach ausgedrückt steckt in kalter Luft mehr Sauerstoff als in warmer. Wie wir wissen produziert ein Motor umso mehr Leistung je mehr Benzin-Luftgemisch er verbrennen kann. Da der Sauerstoffgehalt bestimmt wie viel Benzin verbrannt werden kann ist es wichtig das man soviel Sauerstoff wie möglich in den Motor bekommt. Dieses Prinzip wird bei der Aufladung genutzt. Hier wird mit viel Druck mehr Luft in den Motor gepresst wie er auf natürlichem Wege ansaugen könnte. Durch den Extra Sauerstoffkick kann mehr Benzin verbrannt werden was in mehr Leistung resultiert. Deshalb ist kalte Luft auch für eine gute Verbrennung so wichtig und genau aus diesem Grund schirmen die Hersteller Ihre Luftfilter seit Jahren so gut vor Hitze ab wie möglich. Also Jungs, schmeißt eure tollen offenen Luftfilter die direkt auf der Ansaugbrücke sitzen wieder weg ;) Der Motor saugt nämlich so die ganze aufgeheizte Luft an welche der Motor produziert und weniger Sauerstoff enthält. Nach diesem kleinen Abschweif kommt auch die Erklärung warum das für die Einspritzung so wichtig ist. Wie wir ja schon wissen gibt es ein perfektes Verhältnis aus Luft und Benzin. Wenn jetzt aber die Luft einen anderen Sauerstoffgehalt bzw. Temperatur hat als vom Sensor gemessen kann es zu Problemen kommen. Schlechter Motorlauf, Leistungsverlust oder ein zu fettes/mageres Gemisch sind die Folge. Je nachdem wie krass die Werte abweichen stirbt der Motor auch einfach ab.



Zum Schluss noch die wichtigsten Normwerte und anderen Anzeigedaten für die TBI Motoren, beim 91-93 Caprice. Ich weiß nicht inwiefern diese Werte auf andere TBI Motoren übertragbar sind, ich denke aber das Sie zumindest für alle L03 und L05 Motoren passen sollten. Wichtig ist das die Werte unter folgenden Bedingungen ausgelesen werden:



- Leerlauf

- Oberer Kühlschlauch heiß

- Standgas (Drosselklappe zu)

- Gang in N oder P

- Closed Loop (Lambdasonde warm und misst)



Dies ist wichtig da die Werte stark abweichen können wenn diese Bedingungen nicht erfüllt sind. Führt man sich alles vor Augen was ich vorher geschrieben habe sollte das aber auch einleuchten ;)



Coolant Temperature: 85-105°C

Throttle Position Sensor: 4-1.25 Volt

MAP: 1-2 Volt

INT: Variiert zwischen 0 und 255

BLM: 118-138

IAC: 1-50

Leerlaufdrehzahl: 650 u/min +- 100 u/min (550 u/min +-50 u/min in D)

Lambda: zwischen .001 und 999, variiert ständig

Closed Loop: Sollte bei warmen Motor "closed" sein.

A/C Request: No ("yes" falls Klimaanlage an)

VSS: 0 mp/h (im Stand natürlich)

Batteriy: 13.5V - 14.5V

MAT Temperature: 10-90°C (sollte in etwa auf dem Level der Motortemperatur liegen)
