Bräuchte Hilfe über Stecker und Belegung, vielleicht hat jemand ja ne Möglichkeit das Nachzulesen.

[Eiki203]

Moin Moin,

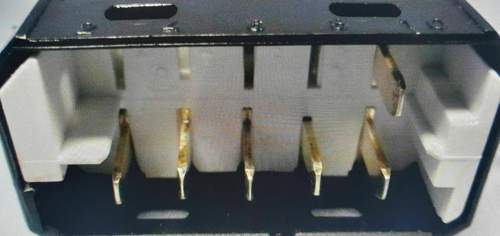

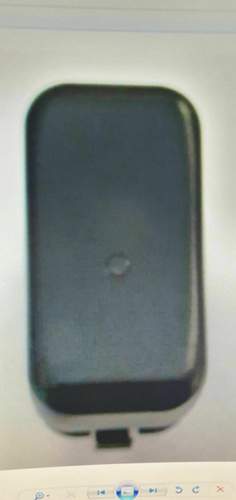

ich habe noch einen Schalter liegen habe mal paar Fotos angefügt.

1) bin mir nicht sicher ob das 12V oder 24V Stecker wahren.

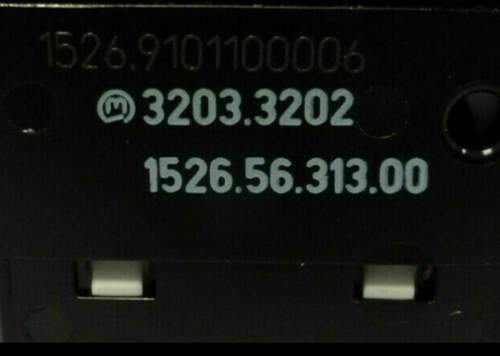

Typennummer: 3203.3202

Teilenummer: 1526.56.313.00 / 1526.9101100006



Weiß jemand, wie ich die Belegung machen muss? ??

Pin: 1, 3, 5, 7, 9 und 10

Wäre echt dankbar wenn jemand zugriff auf die Daten hätte.????

Vielen Dank im voraus und Gruß aus HH

Heiko

[Eiki203]

Zitat:

@Bitboy schrieb am 28. Februar 2021 um 20:25:43 Uhr:

Versuch ihn doch mal auf zu machen , vielleicht unten rechts und links mal nach innen drücken. Dann kannste es sehen bzw. beim durchmessen erkennen.

Dank dir werde das erstmal versuchen. Geb dann hier bescheid. :-)

[MAN-Elektriker]

Naja durchmessen ist keine so schlechte Idee.

Aber aufmachen würde ich den nicht unbedingt.

[Zoker]

Ohne Gewähr, aber die Schalter kommen eigentlich alle von Hella und sind ähnlich aufgebaut.

Eingang 7, geschalteter Ausgang 5 oder 3 je nach Schalterstellung. Kontrolllampe 9 und Beleuchtung 1 Masse für 9 und 1 wäre 10

Die Schaltfunktion kannst du durchmessen, und die LED mal ausprobieren, entweder leuchtet oder leuchtet nicht. Beleuchtung hat der eh keine.

[Eiki203]

Zum Abschluss erstmal danke an alle Tip Geber.

Hab es geschafft.

PIN 3, Eingang +

PIN 7, Ausgang +

PIN 9 gebrückt auf PIN 7 damit die Kontrollleuchte geht

PIN 10 ist der Masse Punkt der Leuchtdiode

einzig die frage ob 12 oder 24V bekomme ich nicht raus aber auf 12V glimmt die LED

THX :-)
