Diagnose / OBD im W210 mit iDiag
Hallo Gemeinde,
die meisten werden jetzt denken "oh nein, nicht schon wieder so ein dumpfes Thema"
Aber ich habe etwas getestet, was ich Euch nicht vorenthalten möchte
Warnung: Das wird nun etwas länger werden...
Anmerkung:
Bevor es gleich Einsprüche hagelt - auch ich weiß, dass 100%ige Diagnose bei Mercedes nur mit der originalen StarDiagnose möglich ist! Die gibt es für Privatleute aber nur für relativ viel Geld aus dubiosen Quellen als "Nachbau"...
So wie ich, wären aber viele froh, am W210 überhaupt irgendetwas auslesen zu können!
Wenn ich "W210" schreibe, ist natürlich auch "S210" mit gemeint
Um Schnellschüsse zu vermeiden, möge der interessierte Leser den Text bitte ganz durchlesen!!
Vorgeschichte:
Inspiriert durch dieses Thema im W211 Forum sowie durch diesen Beitrag im OBD Forum, dachte ich mir, wenn das im W211 funktioniert, warum nicht auch im W210??
Also habe ich mir so ein iDiag-Satz via ebay aus Hongkong bestellt....
Technisches zur Diagnose im W210:
Anders als bei späteren Modellen (z. B. W211), war die bekannte OBDII-Buchse beim W210 entweder gar nicht oder nur rudimentär vorhanden! Das ist auch der Grund, warum billige Diagnosegeräte aus dem Baumarkt beim W210 nicht wirklich funktionieren.
Bis ca. Modelljahr 2000 gab es nur die runde 38-polige Diagnosedose im Sicherungskasten im Motorraum! Übrigens sind auch in dieser 38er Dose nicht alle PINs belegt - trotzdem nenne ich das ganze der Einfachheit halber 38-PIN Dose
Ab MJ 2001 war zusätzlich ein "richtiger" OBDII-Anschluss um Innenraum verbaut - hinter einer kleinen Klappe bei der Motorhaubenentriegelung.
Ist diese OBD Buchse vorhanden, verleitet dies den ambitionierten, aber nicht so gut informierten, Amateur gerne dazu, sich eines dieser billigen Diagnosegeräte aus dem Baumarkt anszuschaffen. Die Enttäuschung ist danach meistens groß....
Problem: Der OBD-Anschluss im W210 (wenn vorhanden) ist nicht voll belegt! Lediglich die AU-relevanten Daten vom Motorsteuergerät sind an diesem Anschluss abgreifbar!
Das mag dem ein oder anderen schon reichen... Man kann an diesem Anschluss immerhin Daten wie Drehzahl, Kühlmitteltemperatur, Temperatur am Ansauglufttemperaturfühler, Lastzustände, Geschwindigkeit und einiges mehr ablesen.
Allerdings hat man keinen Zugriff auf andere Steuergeräte im Auto!!
Vollen Zugriff auf alle Steuergeräte hat man nur am 38er Diagnosestecker im Sicherungskasten!
Hier droht allerdings gleich die nächste Falle
Bei ebay z. B. werden billig Adapterkabel von Mercedes 38-pol auf OBDII angeboten. Diese sind zum Teil für unter 10 Euro zu haben. Wäre ja zu schön, wenn das reichen würde...
Liest man sich die Angebote aber mal genauer durch, so stellt man schnell fest, dass diese Adapter ganze 3 PINs (!) an der Mercedes Dose abgreifen! Was man mit 3 Anschlüssen an einer Dose mit über 30 PINs abgreifen kann, kann man sich ja vorstellen - nämlich nicht viel!
Bestenfalls kann man hier wieder die Daten des Motorsteuergerätes auslesen...
Wer der englischen Sprache mächtig ist, dem sei diese Seite empfohlen. Hier wird die Diagnosegeschichte schön erklärt.
Da der OBDII Standard 16 Anschlüsse vorsieht, leuchtet auch ein, warum es keine einfachen Adapterkabel Mercedesdose --> OBDII geben kann! Man müsste aus über 30 PINs 16 machen - geht nicht ohne Kurzschluss
Hier kommt ein sogenannter Multiplexer ins Spiel. Das ist ein elektronischer Schaltkasten, der je nach Anforderung der Diagnosesoftware (und des vorhandenen Diagnoseanschlusses), vereinfacht gesagt, auf die entsprechenden PINs im Mercedesstecker umschaltet. Diese Elektronik schafft es also, dass man viele PINs via zwischengeschaltetem Zauberkästchen mit wenigen Anschlüssen auslesen kann!
Zu dem Thema fand ich unter diesem Link eine schöne Zusammenstellung.
Neben der StarDiagnose von Mercedes gab es bislang nur sehr wenige Produkte für den Hobbyschrauber, welche mit einem Multiplexer arbeiten und so halbwegs vernünftige Diagnosen erlauben. Außen vor lasse ich hier mal professionelle Systeme wie die Produkte von Gutmann, Bosch oder KTS, die ja auch mehrere tausend Euro kosten...
Die Lösung von Carsoft war so eine halbwegs bezahlbare Alternative für den Hobbyschrauber.
Anscheind wird diese Software aber nicht mehr gepflegt und weiterentwickelt - und die Zufriedenheit der Nutzer hält sich auch in Grenzen...
Meine Lösung:
Wie oben schon angemerkt, haben mich einige Beiträge in den Nachbarforen inspiriert das System von Launch Tech auszuprobieren! Diese Firma stellt schon länger Diagnosesysteme, aber auch normale Werkstattausrüstungen wie Hebebühnen und so, her.
Die Rede ist hier von den Systemen iDiag bzw. Easydiag. Ich verlinke hier bewusst NICHT auf Angebote, der interessierte Leser mag bitte selber suchen!
Anmerkung: Ich bin weder mit den chinesischen Herstellern verwandt oder sonstwie verbandelt und bekomme auch keine Provision
Trotzdem könnten sich das ganze hier wie Werbung lesen, ich will aber nur informieren!!
Das System arbeitet mit einem OBDII Bluetoothstecker, der via Bluetooth mit einem Smartphone oder Tablet gekoppelt wird. Das funktioniert bei mir auf einem iPhone und einem iPad Mini - soll sinngemäß genauso aber auch mit Android Gerätschaften funktionieren. Achtung: Die Module für IOS und Android sind unterschiedlich!! Also nicht blind bestellen!!
Die Software iDiag bzw. Easydiag bekommt man kostenlos im Appstore. Das allein mag noch nichts weltbewegendes sein, schließlich gibt es mehrere solcher Systeme für smarte Endgeräte. Das besondere hier ist allerdings, dass man sich zusätzlich zur eigentlichen App fahrzeugspezifische Zusatzmodule installieren kann! Diese kosten dann allerdings zwischen 30 + 50 Euro! Zusatzmodule gibt es für quasi alle gebräuchlichen Hersteller aus den USA, Europa und Asien.
Unterschied iDiag vs.Easydiag:
Beides kommt von Launch...
Mit der etwas preiswerteren Lösung Easydiag bekommt man einen OBD Dongle + Software mit welchen man Fehlercodes und Datenströme aller verbauten Steuergeräte auslesen kann. Easydiag ist auch direkt aus Deutschland von der deutschen Niederlassung von Lauch zu erwerben.
Das etwas teurere iDiag kann hingegen zusätzlich einzelne Fahrzeugsysteme ansteuern und zum Beispiel Tests durchführen! Seltsamerweise ist iDiag nicht in Deutschland verfügbar - man muss auf ausländische Lieferanten zurückgreifen.
Im nachfolgenden berichte ich über meine bislang recht kurzen Spielereien mit iDiag.
Wie bereits geschrieben, besteht iDiag in der Grundform nur aus einem OBDII Dongle der via Bluetooth mit einem smarten Endgerät verbunden werden kann sowie der entsprechenden App!
Mit dem Dongle wird in einem verschlossenen Umschlag ein Code geliefert mit dem man sich mit der Seriennummer des Dongles bei Launch registriert - das passiert innerhalb der App. Der Kauf der Mercedesspezifischen Zusatzsoftware sei hier ausdrücklich empfohlen! Nur so kann man auch in die Tiefe gehen... Das Zusatzmodul ist direkt in der App kaufbar und via Paypal bezahlbar.
Nun wird dem aufmerksamen Leser, der bis hierhin durchgehalten hat, klar sein, dass man mit einem reinen OBDII Dongle beim W210 keinen Blumentopf gewinnen kann!
In meinem W210 aus Ende 2001 ist zwar eine OBD Dose vorhanden - aber, wie schon oben aufgezeigt, kommen hier nur Daten vom Motorsteuergerät an. Ich gebe allerdings zu, dass auch das schon spannend war

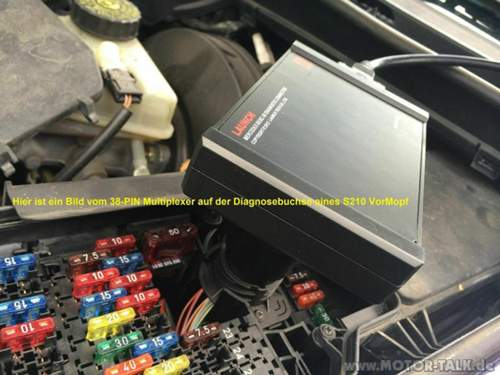

Richtig spannend wird die Angelegenheit durch den von Launch angebotenen Mercedes 38-PIN Connector! Damit man sich ein Bild von dem Teil machen kann, verlinke ich mal auf die entsprechende Seite bei Launch Tech in England.
Dieses Gerät ist ein solcher Multiplexer! Zusätzlich benötigt wird noch ein Anschlusskabel welches den Ausgang des Connectors wieder auf OBDII umsetzt.
Mir war es zu lästig, alles einzeln zusammen zu suchen - daher habe ich bei ebay einen Komplettsatz Kabel und Verbinder für diverse Fahrzeughersteller incl. dem iDiag Modul erworben!
Das ganze kam in Rekordzeit aus Hongkong (1 Tag Lieferzeit!!) und funktioniert prächtig!
Wer daran Interesse hat, kann bei ebay nach Launch connector suchen.... Es kommen einige Treffer von Anschlusskabeln die in einem formschönen gelben Koffer geliefert werden.
Was geht damit?
Ich kann neben den Daten des Motorsteuergerätes auch auf diverse andere Systeme im W210 zugreifen! Natürlich wird hierfür der 38-PIN Connector (=Multiplexer) benötigt!
Auf die Schnelle konnte ich gestern z. B. meine Parktronicsensoren einzeln testen (jeder Sensor wird einzeln angesteuert - man bekommt die Entfernung zu einem Hinderniss in cm angezeigt). So wäre z. B. feststellbar, welcher Sensor defekt wäre...
Ich konnte auf das Steuergerät der dynamischen Leuchtweitenregulierung meiner Xenonscheinwerfer zugreifen und per Testlauf die Xenons jeweils einmal auf die maximale Höhe bzw. minimale Höhe stellen lassen! Interessant, der Höhenunterschied...

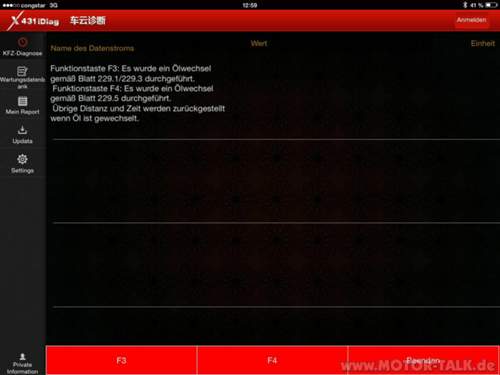

Ich konnte auf das Kombiinstrument zugreifen und mir diverse Daten (u. a. Assyst) anzeigen lassen. Auch war es möglich einen "Pixeltest" durchzuführen und das Display mit allerlei vertikalen und horizontalen Signalen anzusteuern. Auch ein testweises Umschalten auf "Alarm" = rote Hintergrundbeleuchtung war möglich.
Man kann auf die Getriebesteuerung zugreifen und diverse Dinge auslesen. Teilweise auch einstellen.
Der Zugriff auf's Bremssystem zeigte mir gleich mal einen Fehler an: "Bremslichtschalter defekt" war hinterlegt. Erklärt auch, warum letztens mal "Fehler ABS, Fehler ESP, Werkstatt aufsuchen" im Display auftauchte!
Man kommt an die Türsteuergeräte, die oberen und unteren Bedienfelder, das Wählhebelmodul der Automatik und die Klimaanlage ran.

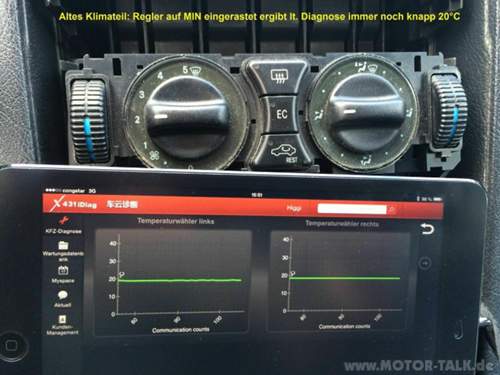

Das Auslesen der Klimaanlage brachte nicht nur Druckwerte sondern auch Temperaturwerte im Verdampfer zutage. Man kann auch die Lüfterklappen ansteuern.
Im ESP System kann man u. a. auf die Signale der einzelnen Raddrehzahlsensoren zugreifen! So könnte man z. B. einen verrosteten Zahnkranz relativ schnell ausfindig machen.

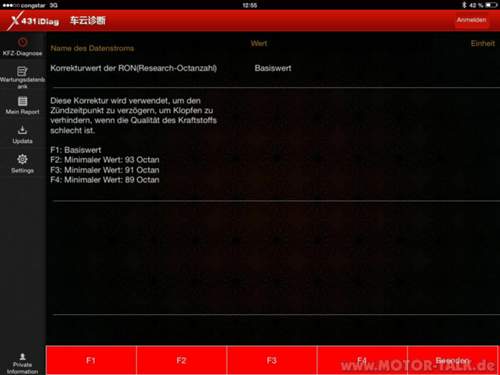

Im Motorsteuergerät wird einem viel angeboten - ich hab mich noch nicht so rangetraut...
Auch im Airbagsystem war ich noch nicht...

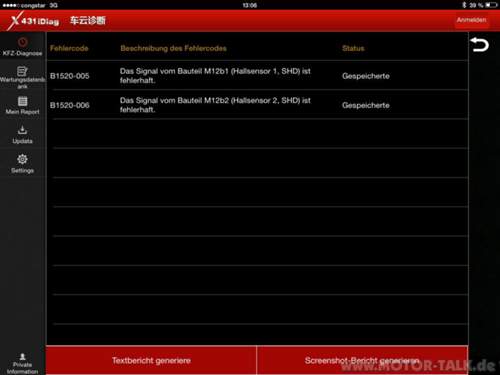

Bei allen zugreifbaren Systemen kann man ggf. hinterlegte Fehler auslesen und löschen!
Kurzum - ich bin tief beeindruckt, was alles machbar und auslesbar ist!! Das erkennt man schon an der Länge des Textes - ich bin ja sonst nicht so als Schwätzer bekannt
Zu den Kosten:
Das kann man nicht verallgemeinern!
Mein Komplettsatz mit iDiag-Modul, Kofferset mit diversen Adaptern, Anschlusskabeln und Multiplexer sowie der mercedesspeziefischen Software für die App hat all in um die 200 EUR gekostet. Das ist klar teurer als die Baumarktdiagnose - kann aber auch mehr!
Das iDiag Modul alleine kostet ab ein paarunddreißig Euro aufwärts.
Irgendwo wird man auch den 38-PIN Connector und das notwendige Anschlusskabel einzeln bekommen und so den Preis ggf. senken.
Im weiter oben angegebenen Link sieht man, dass allein der Connector in England um die 70 britische Pfund kostet - in China gibt es den etwas preiswerter. Man benötigt aber in jedem Fall zusätzlich noch das Verbindungskabel zwischen Connector und OBD Dongle!
Die fahrzeugspezifische Zusatzsoftware kostet für der Easydiag ca. 40 US Dollar und für das hier beschriebene iDiag ca. 60 USD pro Marke!
Qualität:
Die Verarbeitungsqualität kann ich nur als "sehr gut" bezeichnen! Der Koffer mit den Anschlusskabeln ist ordentlich ausgekleidet - jeder Stecker hat seinen Platz. Die Verbindungskabel machen einen soliden Eindruck. Kein Stecker wackelt.
Der 38-PIN Connector sitzt "saugend" in der Mercedes Diagnosedose. Nichts wackelt.
Alle Kabelverbindungen sind verschraubbar!
Der OBDII Dongle funktioniert gut - Verbindung zu iPhone bzw. iPad via Bluetooth klappt problemlos. Ebenso die Kopplung via Bluetooth.

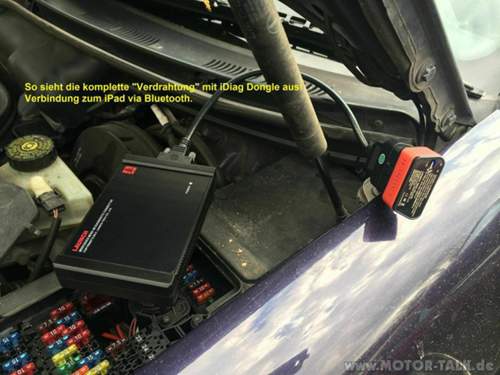

Handling:
OBD Adapterkabel mit dem 38-PIN Connector verschrauben.
Connector in Mercedes Diagnosedose einstecken - eine Power LED leuchtet am Connector auf, da er über die Diagnosedose mit Strom versorgt wird.
OBDII Dongle einstecken und mit dem Endgerät via Bluetooth verbinden.
App starten und loslegen!
Die Funkverbindung zwischen Diagnosestecker und Endgerät hat einen Vorteil: Man kann ungebunden ums Auto rumlaufen! Der oben beschriebene Test der Parktronic ist somit kinderleicht!
Disclaimer:
Ich habe nichts davon, wenn nun einer das Teil kauft! Darum habe ich auch bewusst auf Links zu ebay oder sonstwohin mit entsprechenden Verkaufsangeboten verzichtet! Der interessierte Leser mag selbst suchen...
Das hier beschriebene Produkt kommt auch ursprünglich von einem chinesischen Hersteller! In diesem Fall ist das kein negatives Qualitätsmerkmal! Stichworte für Google: Launch, X431, Easydiag, iDiag, etc...
Wie bei allen Arbeiten am Auto - insbesondere an der Fahrzeugelektronik - ist jeder selbst verantwortlich für das was er tut!! Also bitte keine Beschwerden, wenn sich irgendein Dödel was kaputtdiagnostiziert!
Und ja, ich weiß - eine originale StarDiagnose von Mercedes kann mehr! Aber darum geht es mir hier nicht
Viel Spaß beim Ausprobieren! Wenn ich dazu komme, werde ich mal einige Bilder machen!

Beste Antwort im Thema
Hallo Gemeinde,
die meisten werden jetzt denken "oh nein, nicht schon wieder so ein dumpfes Thema"
Aber ich habe etwas getestet, was ich Euch nicht vorenthalten möchte
Warnung: Das wird nun etwas länger werden...
Anmerkung:
Bevor es gleich Einsprüche hagelt - auch ich weiß, dass 100%ige Diagnose bei Mercedes nur mit der originalen StarDiagnose möglich ist! Die gibt es für Privatleute aber nur für relativ viel Geld aus dubiosen Quellen als "Nachbau"...
So wie ich, wären aber viele froh, am W210 überhaupt irgendetwas auslesen zu können!
Wenn ich "W210" schreibe, ist natürlich auch "S210" mit gemeint
Um Schnellschüsse zu vermeiden, möge der interessierte Leser den Text bitte ganz durchlesen!!
Vorgeschichte:
Inspiriert durch dieses Thema im W211 Forum sowie durch diesen Beitrag im OBD Forum, dachte ich mir, wenn das im W211 funktioniert, warum nicht auch im W210??
Also habe ich mir so ein iDiag-Satz via ebay aus Hongkong bestellt....
Technisches zur Diagnose im W210:
Anders als bei späteren Modellen (z. B. W211), war die bekannte OBDII-Buchse beim W210 entweder gar nicht oder nur rudimentär vorhanden! Das ist auch der Grund, warum billige Diagnosegeräte aus dem Baumarkt beim W210 nicht wirklich funktionieren.
Bis ca. Modelljahr 2000 gab es nur die runde 38-polige Diagnosedose im Sicherungskasten im Motorraum! Übrigens sind auch in dieser 38er Dose nicht alle PINs belegt - trotzdem nenne ich das ganze der Einfachheit halber 38-PIN Dose
Ab MJ 2001 war zusätzlich ein "richtiger" OBDII-Anschluss um Innenraum verbaut - hinter einer kleinen Klappe bei der Motorhaubenentriegelung.
Ist diese OBD Buchse vorhanden, verleitet dies den ambitionierten, aber nicht so gut informierten, Amateur gerne dazu, sich eines dieser billigen Diagnosegeräte aus dem Baumarkt anszuschaffen. Die Enttäuschung ist danach meistens groß....
Problem: Der OBD-Anschluss im W210 (wenn vorhanden) ist nicht voll belegt! Lediglich die AU-relevanten Daten vom Motorsteuergerät sind an diesem Anschluss abgreifbar!
Das mag dem ein oder anderen schon reichen... Man kann an diesem Anschluss immerhin Daten wie Drehzahl, Kühlmitteltemperatur, Temperatur am Ansauglufttemperaturfühler, Lastzustände, Geschwindigkeit und einiges mehr ablesen.
Allerdings hat man keinen Zugriff auf andere Steuergeräte im Auto!!
Vollen Zugriff auf alle Steuergeräte hat man nur am 38er Diagnosestecker im Sicherungskasten!
Hier droht allerdings gleich die nächste Falle
Bei ebay z. B. werden billig Adapterkabel von Mercedes 38-pol auf OBDII angeboten. Diese sind zum Teil für unter 10 Euro zu haben. Wäre ja zu schön, wenn das reichen würde...
Liest man sich die Angebote aber mal genauer durch, so stellt man schnell fest, dass diese Adapter ganze 3 PINs (!) an der Mercedes Dose abgreifen! Was man mit 3 Anschlüssen an einer Dose mit über 30 PINs abgreifen kann, kann man sich ja vorstellen - nämlich nicht viel!
Bestenfalls kann man hier wieder die Daten des Motorsteuergerätes auslesen...
Wer der englischen Sprache mächtig ist, dem sei diese Seite empfohlen. Hier wird die Diagnosegeschichte schön erklärt.
Da der OBDII Standard 16 Anschlüsse vorsieht, leuchtet auch ein, warum es keine einfachen Adapterkabel Mercedesdose --> OBDII geben kann! Man müsste aus über 30 PINs 16 machen - geht nicht ohne Kurzschluss
Hier kommt ein sogenannter Multiplexer ins Spiel. Das ist ein elektronischer Schaltkasten, der je nach Anforderung der Diagnosesoftware (und des vorhandenen Diagnoseanschlusses), vereinfacht gesagt, auf die entsprechenden PINs im Mercedesstecker umschaltet. Diese Elektronik schafft es also, dass man viele PINs via zwischengeschaltetem Zauberkästchen mit wenigen Anschlüssen auslesen kann!
Zu dem Thema fand ich unter diesem Link eine schöne Zusammenstellung.
Neben der StarDiagnose von Mercedes gab es bislang nur sehr wenige Produkte für den Hobbyschrauber, welche mit einem Multiplexer arbeiten und so halbwegs vernünftige Diagnosen erlauben. Außen vor lasse ich hier mal professionelle Systeme wie die Produkte von Gutmann, Bosch oder KTS, die ja auch mehrere tausend Euro kosten...
Die Lösung von Carsoft war so eine halbwegs bezahlbare Alternative für den Hobbyschrauber.
Anscheind wird diese Software aber nicht mehr gepflegt und weiterentwickelt - und die Zufriedenheit der Nutzer hält sich auch in Grenzen...
Meine Lösung:
Wie oben schon angemerkt, haben mich einige Beiträge in den Nachbarforen inspiriert das System von Launch Tech auszuprobieren! Diese Firma stellt schon länger Diagnosesysteme, aber auch normale Werkstattausrüstungen wie Hebebühnen und so, her.
Die Rede ist hier von den Systemen iDiag bzw. Easydiag. Ich verlinke hier bewusst NICHT auf Angebote, der interessierte Leser mag bitte selber suchen!
Anmerkung: Ich bin weder mit den chinesischen Herstellern verwandt oder sonstwie verbandelt und bekomme auch keine Provision Trotzdem könnten sich das ganze hier wie Werbung lesen, ich will aber nur informieren!!
Das System arbeitet mit einem OBDII Bluetoothstecker, der via Bluetooth mit einem Smartphone oder Tablet gekoppelt wird. Das funktioniert bei mir auf einem iPhone und einem iPad Mini - soll sinngemäß genauso aber auch mit Android Gerätschaften funktionieren. Achtung: Die Module für IOS und Android sind unterschiedlich!! Also nicht blind bestellen!!
Die Software iDiag bzw. Easydiag bekommt man kostenlos im Appstore. Das allein mag noch nichts weltbewegendes sein, schließlich gibt es mehrere solcher Systeme für smarte Endgeräte. Das besondere hier ist allerdings, dass man sich zusätzlich zur eigentlichen App fahrzeugspezifische Zusatzmodule installieren kann! Diese kosten dann allerdings zwischen 30 + 50 Euro! Zusatzmodule gibt es für quasi alle gebräuchlichen Hersteller aus den USA, Europa und Asien.
Unterschied iDiag vs.Easydiag:
Beides kommt von Launch...
Mit der etwas preiswerteren Lösung Easydiag bekommt man einen OBD Dongle + Software mit welchen man Fehlercodes und Datenströme aller verbauten Steuergeräte auslesen kann. Easydiag ist auch direkt aus Deutschland von der deutschen Niederlassung von Lauch zu erwerben.
Das etwas teurere iDiag kann hingegen zusätzlich einzelne Fahrzeugsysteme ansteuern und zum Beispiel Tests durchführen! Seltsamerweise ist iDiag nicht in Deutschland verfügbar - man muss auf ausländische Lieferanten zurückgreifen.
Im nachfolgenden berichte ich über meine bislang recht kurzen Spielereien mit iDiag.
Wie bereits geschrieben, besteht iDiag in der Grundform nur aus einem OBDII Dongle der via Bluetooth mit einem smarten Endgerät verbunden werden kann sowie der entsprechenden App!
Mit dem Dongle wird in einem verschlossenen Umschlag ein Code geliefert mit dem man sich mit der Seriennummer des Dongles bei Launch registriert - das passiert innerhalb der App. Der Kauf der Mercedesspezifischen Zusatzsoftware sei hier ausdrücklich empfohlen! Nur so kann man auch in die Tiefe gehen... Das Zusatzmodul ist direkt in der App kaufbar und via Paypal bezahlbar.
Nun wird dem aufmerksamen Leser, der bis hierhin durchgehalten hat, klar sein, dass man mit einem reinen OBDII Dongle beim W210 keinen Blumentopf gewinnen kann!
In meinem W210 aus Ende 2001 ist zwar eine OBD Dose vorhanden - aber, wie schon oben aufgezeigt, kommen hier nur Daten vom Motorsteuergerät an. Ich gebe allerdings zu, dass auch das schon spannend war
Richtig spannend wird die Angelegenheit durch den von Launch angebotenen Mercedes 38-PIN Connector! Damit man sich ein Bild von dem Teil machen kann, verlinke ich mal auf die entsprechende Seite bei Launch Tech in England.
Dieses Gerät ist ein solcher Multiplexer! Zusätzlich benötigt wird noch ein Anschlusskabel welches den Ausgang des Connectors wieder auf OBDII umsetzt.
Mir war es zu lästig, alles einzeln zusammen zu suchen - daher habe ich bei ebay einen Komplettsatz Kabel und Verbinder für diverse Fahrzeughersteller incl. dem iDiag Modul erworben!
Das ganze kam in Rekordzeit aus Hongkong (1 Tag Lieferzeit!!) und funktioniert prächtig!
Wer daran Interesse hat, kann bei ebay nach Launch connector suchen.... Es kommen einige Treffer von Anschlusskabeln die in einem formschönen gelben Koffer geliefert werden.
Was geht damit?
Ich kann neben den Daten des Motorsteuergerätes auch auf diverse andere Systeme im W210 zugreifen! Natürlich wird hierfür der 38-PIN Connector (=Multiplexer) benötigt!
Auf die Schnelle konnte ich gestern z. B. meine Parktronicsensoren einzeln testen (jeder Sensor wird einzeln angesteuert - man bekommt die Entfernung zu einem Hinderniss in cm angezeigt). So wäre z. B. feststellbar, welcher Sensor defekt wäre...
Ich konnte auf das Steuergerät der dynamischen Leuchtweitenregulierung meiner Xenonscheinwerfer zugreifen und per Testlauf die Xenons jeweils einmal auf die maximale Höhe bzw. minimale Höhe stellen lassen! Interessant, der Höhenunterschied...
Ich konnte auf das Kombiinstrument zugreifen und mir diverse Daten (u. a. Assyst) anzeigen lassen. Auch war es möglich einen "Pixeltest" durchzuführen und das Display mit allerlei vertikalen und horizontalen Signalen anzusteuern. Auch ein testweises Umschalten auf "Alarm" = rote Hintergrundbeleuchtung war möglich.
Man kann auf die Getriebesteuerung zugreifen und diverse Dinge auslesen. Teilweise auch einstellen.
Der Zugriff auf's Bremssystem zeigte mir gleich mal einen Fehler an: "Bremslichtschalter defekt" war hinterlegt. Erklärt auch, warum letztens mal "Fehler ABS, Fehler ESP, Werkstatt aufsuchen" im Display auftauchte!
Man kommt an die Türsteuergeräte, die oberen und unteren Bedienfelder, das Wählhebelmodul der Automatik und die Klimaanlage ran.
Das Auslesen der Klimaanlage brachte nicht nur Druckwerte sondern auch Temperaturwerte im Verdampfer zutage. Man kann auch die Lüfterklappen ansteuern.
Im ESP System kann man u. a. auf die Signale der einzelnen Raddrehzahlsensoren zugreifen! So könnte man z. B. einen verrosteten Zahnkranz relativ schnell ausfindig machen.
Im Motorsteuergerät wird einem viel angeboten - ich hab mich noch nicht so rangetraut...
Auch im Airbagsystem war ich noch nicht...
Bei allen zugreifbaren Systemen kann man ggf. hinterlegte Fehler auslesen und löschen!
Kurzum - ich bin tief beeindruckt, was alles machbar und auslesbar ist!! Das erkennt man schon an der Länge des Textes - ich bin ja sonst nicht so als Schwätzer bekannt
Zu den Kosten:
Das kann man nicht verallgemeinern!
Mein Komplettsatz mit iDiag-Modul, Kofferset mit diversen Adaptern, Anschlusskabeln und Multiplexer sowie der mercedesspeziefischen Software für die App hat all in um die 200 EUR gekostet. Das ist klar teurer als die Baumarktdiagnose - kann aber auch mehr!
Das iDiag Modul alleine kostet ab ein paarunddreißig Euro aufwärts.
Irgendwo wird man auch den 38-PIN Connector und das notwendige Anschlusskabel einzeln bekommen und so den Preis ggf. senken.
Im weiter oben angegebenen Link sieht man, dass allein der Connector in England um die 70 britische Pfund kostet - in China gibt es den etwas preiswerter. Man benötigt aber in jedem Fall zusätzlich noch das Verbindungskabel zwischen Connector und OBD Dongle!
Die fahrzeugspezifische Zusatzsoftware kostet für der Easydiag ca. 40 US Dollar und für das hier beschriebene iDiag ca. 60 USD pro Marke!
Qualität:
Die Verarbeitungsqualität kann ich nur als "sehr gut" bezeichnen! Der Koffer mit den Anschlusskabeln ist ordentlich ausgekleidet - jeder Stecker hat seinen Platz. Die Verbindungskabel machen einen soliden Eindruck. Kein Stecker wackelt.
Der 38-PIN Connector sitzt "saugend" in der Mercedes Diagnosedose. Nichts wackelt.
Alle Kabelverbindungen sind verschraubbar!
Der OBDII Dongle funktioniert gut - Verbindung zu iPhone bzw. iPad via Bluetooth klappt problemlos. Ebenso die Kopplung via Bluetooth.
Handling:
OBD Adapterkabel mit dem 38-PIN Connector verschrauben.
Connector in Mercedes Diagnosedose einstecken - eine Power LED leuchtet am Connector auf, da er über die Diagnosedose mit Strom versorgt wird.
OBDII Dongle einstecken und mit dem Endgerät via Bluetooth verbinden.
App starten und loslegen!
Die Funkverbindung zwischen Diagnosestecker und Endgerät hat einen Vorteil: Man kann ungebunden ums Auto rumlaufen! Der oben beschriebene Test der Parktronic ist somit kinderleicht!
Disclaimer:
Ich habe nichts davon, wenn nun einer das Teil kauft! Darum habe ich auch bewusst auf Links zu ebay oder sonstwohin mit entsprechenden Verkaufsangeboten verzichtet! Der interessierte Leser mag selbst suchen...
Das hier beschriebene Produkt kommt auch ursprünglich von einem chinesischen Hersteller! In diesem Fall ist das kein negatives Qualitätsmerkmal! Stichworte für Google: Launch, X431, Easydiag, iDiag, etc...
Wie bei allen Arbeiten am Auto - insbesondere an der Fahrzeugelektronik - ist jeder selbst verantwortlich für das was er tut!! Also bitte keine Beschwerden, wenn sich irgendein Dödel was kaputtdiagnostiziert!
Und ja, ich weiß - eine originale StarDiagnose von Mercedes kann mehr! Aber darum geht es mir hier nicht
Viel Spaß beim Ausprobieren! Wenn ich dazu komme, werde ich mal einige Bilder machen!
Ähnliche Themen
412 Antworten
Hallo,
Ich habe mir auch den Dongle, den Multiplexer mit entsprechendem Kabel gekauft.
Den Dongle habe ich mit Ipad Werkstatthülle und bereits freigeschalteter VW Software bei Ebay für 80€ von jemandem aus DE erstanden.
Den Multiplexer und das Kabel für umgerechnet 66€ aus China. X431 Store oder so ähnlich. Nicht über ebay.
Nu ist alles da und ich habe mir auch die MB Software zugekauft. Ich muss sagen, dass alles 100%ig funktioniert. Das einzige Manko ist, dass wenn man zwischen den Steuergeräten wechselt, manchmal die Echtzeitdaten auf einmal nicht mehr übertragen werden.
Aber dann startet man die App und den Motor einmal neu und alles geht. So konnte ich nun auch meine Aussetzer auf Zylinder 4 +6 im Zähler sehen. Nach Abziehen des LMM sind absolut keine Aussetzer mehr vorhanden. Stecke ich ihn wieder an, kommen die Aussetzer wieder. Im Leerlauf sind diese Aussetzer nicht spürbar. Nur zwischen 2 - 3000 U/min. Ich habe mir nun den LMM neu bei TE Taxiteile bestellt und gehe davon aus, dass ich den Dank des Testers eindeutig diagnostizieren konnte.
Ebenso konnte ich die Höhensverstellung meiner LWR (Xenon) kontrollieren und musste Gottseidank feststellen, dass alle Sensoren und Motoren einwandfrei funktionieren.
Ich finde das Teil echt super, da man doch eine ganze Menge Daten abfragen und so auf Plausibilität prüfen kann.
Daten während der Fahrt sind leider bisher nicht möglich, da der Multiplexer so hoch aufbaut, dass die Haube nicht geschlossen werden kann. Gibt es hier wohl ein 38 poliges Verlängerungskabel, so dass man den Multiplexer irgendwo in den Motorraum legen kann.
Gruß
Matthias
Danke für Deine Erfahrungen!
Allerdings bin ich mir nicht sicher, ob Du Dir hiermit:
Zitat:
Original geschrieben von Matzedonien
... Ich habe mir nun den LMM neu bei TE Taxiteile bestellt ....
...wirklich einen Gefallen tust!
Nix gegen TE - aber man liest im Forum häufig davon, dass nur Original Mercedes LMM richtig funktionieren. Selbst hochwertige "Nachbauten" von Pierburg haben nicht selten Probleme bereitet.
Ich drück Dir die Daumen
Diagnose während der Fahrt ist in der Tat wg. der Bauhöhe des Muliplexers schwierig. Die Sache mit dem Verbindungskabel hatte ich auch schonmal überlegt - allerdings bin ich nicht sicher, ob die Bluetooth Verbindung zwischen Dongle + Pad noch "durch die Motorhaube" durchgeht.
Oder man müsste den Dongle irgendwie ins Freie führen...
Hi , Ralph
habe von besagter Firma TE in Berlin für meinen Ml einen Bosch LMM , gekauft.
Ist 100% original Bosch .
Kann diese Firma nur empfehlen.
Gruß
Michael
Ps. Mein Motor M112 , läuft absolut einwandfrei mit diesem LMM/HFM
Hallo,
Lt der Bezeichnung von te-taxiteile ist das ein Original von bosch. Habe extra kein Nachbauteil gekauft.
Zitat:
Original geschrieben von Higgi
...
Werde berichten, ob es das wirklich war
So, wie versprochen, anbei ein paar Bilder sowie der Bericht:
Wie in einem meiner vorherigen Beiträge beschrieben, ist im S210 meiner Schwester offenbar das Bedienteil der Klimaanlage/Heizung kaputt!
Die Diagnose per iDiag bracht unplausible Werte der "Temperaturrädchen" zu Tage!
Ein neues Teil bei Mercedes kostet tatsächlich fast 1000 Euro (!) - daher habe ich ein gebrauchtes Teil via ebay geordert und eingebaut!
Wie den anhängenden Fotos zu entnehmen ist, war das ganze erfolgreich
Bild 1 + 2 zeigen den Anschluss des iDiag OBD Dongels an den speziellen 38-PIN Adapter für Mercedes Fahrzeuge. Das ganze sitzt "saugend" am Diagnoseanschluss vom Fahrzeug - nix wackelt!
Das Verbindungskabel wird am Adapter verschraubt (wie am PC) - der OBD Dongle dann aufgesteckt.
Besonderheit am Mercedes: Offenbar liegt immer Strom an der Diagnosebuchse an - nicht nur wenn die Zündung eingeschaltet wird!
Die kleine Power LED am Adapter leuchtet sofort nach dem Einstecken auf.
Die folgenden Bilder zeigen dann das Diagnoseprogramm selbst auf meinem Pad - wobei ich hier nur in der "Diagrammanzeige" der jeweiligen Messwerte für die Temperaturregler gegangen bin.
Generell kann man sich jeglichen Messwert auch als Graph anzeigen lassen (wo es Sinn macht).
Viel Spaß beim Ansehen
@Higgi
Danke, wirklich Spaß gehabt
Berichte bitte weitere Versuche ist sehr interessant
Auf diese Weise lernt man leichter
Gehört nicht zu eigentliche Thema aber vielleicht kannst du helfen
Mein linken Regler auf Klimabedingte leuchtet nicht mehr
Den Regler hab ich rausgezogen sah ich aber keine Lämpchen
Weist du wie es da weiter geht?
Hallo Higgi,
habe jetzt Koffer & BT Dongle und kann bestätigen das IDiag mit allen drei Typen ( S210, S211 und S212 ) funktioniert. Beim S212 sind natürlich die Möglichkeiten der Betätigung exzessiv. Z.B. Kennzeichenbeleuchtung links und rechts einzeln schaltbar. Auch die Anzahl der Daten die zur Verfügung gestellt werden ist viel höher.
Beim 210er muss bei mir der Motor gestartet werden um die Daten auslesen zu können. Ist das bei dir auch so ? Muss mal einen anderen Thread aufmachen wegen meinen ausgelesenen Fehlern.
Viele Grüße
Michael
Schade das es nicht für den dauerhaften Verbleib geeignet ist. Trotzdem interessant.
Zitat:
Original geschrieben von Mumin II
...
Beim 210er muss bei mir der Motor gestartet werden um die Daten auslesen zu können. ...
Hi,
es heißt ja "Zündung an"...
Hab ehrlichgesagt nie probiert was auszulesen, solange nur die Zündung an ist - da hab ich lieber den Motor laufen... Das Daten wie Drehzahlen, Luftmenge, Ansaugtemperatur etc. nur bei laufendem Motor Sinn machen ist ja eh klar ;-)
@ Oxi
Was meinst Du mit "dauerhaften Verbleib" ??
Hallo,
Eine Frage, könnt ihr unter Motorsteuergerät "Tests geleitet 2" oder so ähnlich Daten sehen? Bei mir sind da nur Striche. Mich würde der Zündfehlerzähler je Zylinder interessieren.
Unter " Rundlauf" oder runder Motorlauf oder so ähnlich sehr ich Überschreitungen bei Zylinder 2. vor dem LMM Tausch hatte ich diese auf Zylinder 4 und 6. habe nun die Zündspule von 2 auf 1 getauscht. Anscheinend bleibt das Problem jedoch bei 2.
Die Kabel liegen alle im grünen Bereich. Dies hatte ich bereits im anderen Thread geschrieben.
Sollte man nochmal die Kerzen untereinander tauschen?
Hatte gestern übrigens die Kerzen raus. Das Bild sieht eher gräulich weiß statt Rehbraun aus. Kann es sein, dass er zu mager läuft?
Irgendwo in den Betätigungen des Diag x431 kann ich ihn irgendwo fetter stellen, dass bewirkt aber keine Verbesserung.
Hallo Matzedonien,
bei mir war auch definitiv eine Kerze defekt. Der Wagen ging immer aus. Ich hatte den Fehler:
059 Zuendendstufe 2 T1/2 Zyl.3 setzt aus Gespeicherte
Nach Tausch der Kerzen war der Fehler weg. Aber bei den Fehlerzählern konnte man nichts sehen. Die waren alle auf 0.
Viele Grüße
MIchael Reimer
mit dauerhaften verbleib meine ich das es sich nichtdafür eignet ständig während der fahrt montiert zu bleiben
Ob man mit iDiag beim W/S211 auch die Gemischadaptionswerte zurücksetzen kann?
Beim W210 soll es ja noch mit Stromlosmachen des MSTG geklappt haben, was definitiv bei meinem M271, EZ2005 nicht mehr geht.
Harald
P.S. Danke übrigens, Higgi, für Deinen tollen und ausführlichen Bericht!
Noch ein paar Impressionen...
Man kann z. B. einen Korrekturwert für die Benzinqualität eingeben (Bild 1)!
Auch die Festlegung der Ölqualität beim Ölwechsel ist möglich (Bild 2). Dürfte Auswirkung auf die (Rest)Laufstrecke bis zum nächsten Assyst haben...
Ein Fehler in der Dachbedieneinheit war bei mir auch noch hinterlegt (Bild 3).
Hi Ralph,
welches ist die aktuelle FW der BENZ-Software beim iDiag ?
immer noch 46.90 bei ANDROID ?
VG,
Michael
Ps, der Hinweis : SERVER ist abnormal , ist bei mir noch immer aktuell
