Schalterleiste von 2 auf 6 Tauschen? (Mittelkonsole)

[Multimeter135948]

Muss man dazu am Stecker der Schalterleiste noch zusätzliche Leitungen verlegen, oder sind diese stadartmäßig alle da?

Hintergrund ist das nachrüsten der Sitzheizung, PDC usw.

PS. Hab gesehen da müssen welche nachverlegt werden:(...für die Sitzheizung zwei zum Stecker X1...die Pins weis ich schon...kann mir jemand die Pins für PDC, Sport und DDS am Schalterleistenstecker sagen und wo diese hinmüssen? Danke!

[metalhead79]

Zitat:

Original geschrieben von -=TbMoD=-

der unterschied ?

Sieht man doch sofort

alte Ausführung runder Stecker

neue Ausführung rechteckig

Pinkontakte sind komplett andere

Hi,



ach so, hab leider nur ein Auto, meine sind rund (aber selbst bei einem BJ09 wahren das meine ich noch runde Stecker).



Gruß Metalhead

[Multimeter135948]

Also...um das mal für die Nachwelt festzuhalten...laut dem TIS2000 müssen folgende Leitungen für eine 6-fach Schalterleiste verlegt sein:

Warnblinkanlage

1. Warnblinksignal (LED) Pin 15 Schalterleiste nach P3 (Instrument) Pin 17

2. Warnblinksignal Schalter Pin 6 Schalterleiste nach P3 (Instrument) Pin 40

Zentralverriegelung

1. LED-Dimmungs-Signal Pin 18 Schalterleiste nach P3 (Instrument) Pin 19

2. LED-Türverriegelung Pin 14 Schalterleiste nach X1 Pin 41

3. Taster Verriegelung Signal Pin 5 Schalterleiste nach P3 (Instrument) Pin 38

Reifendruck-Überwachung

1. Schaltersignal Pin 4 Schalterleiste nach P3 (Instrument) Pin 39

Park-Pilot

1. LED-Signal Pin 16 Schalterleiste nach P3 (Instrument) Pin 12

2. Tastersignal Pin 7 Schalterleiste nach P3 (Instrument) Pin 31

Sportknopf (Halbaktives Dämpfungssystem)

1. LED Pin 17 Schalterleiste nach P3 (Instrument) Pin 11

2. Schaltersignal Pin 8 Schalterleiste nach P3 (Instrument) Pin 41

Sitzheizung links (Pin 12 Schalterleiste Zündspannung)

1. Schaltersignal Pin 3 Schalterleiste nach X1 Pin 48

Sitzheizung rechts (Pin 12 Schalterleiste Zündspannung)

1. Schaltersignal Pin 9 Schalterleiste nach X1 Pin 49

Masse

1. Pin 2 Schalterleiste

Ich hoffe ich konnte damit auch allen anderen weiterhelfen die das selbe Problem haben!:D

[Faltenbalg133484]

Hallo, ist zwar schon bischen alt der thread, aber ich möchte auch original nachrüsten: original heizmatten habe ich drin, und schalterleiste kommt....brauche den stromlaufplan von dem stecker am sitz und der schalterleiste, um die kabel zu verlegen....kann mir einer helfen?

[01Ralf]

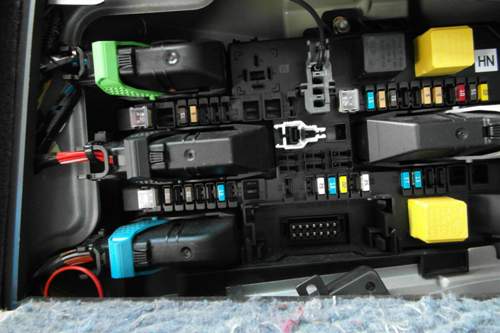

Rec muss neu, da sind die Sicherungen und ein Relais nötig.

[-=TbMoD=-]

Sitzheizung kann ich allen REC Varianten immer freigeschalten werden ;)

[Faltenbalg133484]

Habe einen China Kracher, mit dem setze ich dann SHZ auf vorhanden....brauche aber nein stromlaufplan

[01Ralf]

Ohne Rec für Sitzheizung liegt unterm Sitz kein Strom an.

da sind Pläne

http://www.die-opel-tuner.de/astra.php

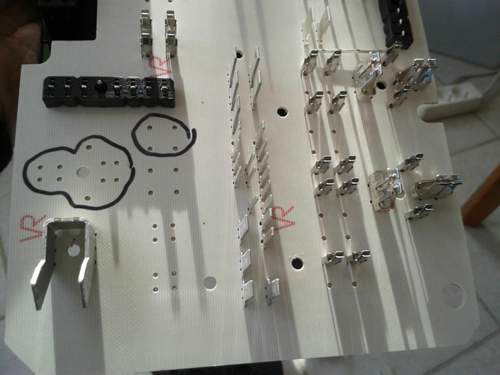

ich hab bei mir das Rec. zerlegt und Pins für Sicherung und Relais eingelötet.

[Faltenbalg133484]

Den strom ziehe man sich durch eine strippe! Z.b vom zigarettenanzünder.....ich will doch nur den stromlaufplan, weil nix liegt und ich die 2-3 leit?ngen selber lege......wenn es da wäre bräuchte ich keinen plan

[01Ralf]

http://www.die-opel-tuner.de/astra.php
